  • 活塞式流量开关

活塞式流量开关

FS-□□K系列流量开关使用说明书1、概述:FS系列流量开关是利用一种活塞型设计对液体或气体介质流量的过多或不足进行检测,有良好的重复性,很小的压力损失。活塞磁钢激励一个密封簧片开关。开关动作点在线可调。机械活动部分与电器部分完全隔离。开关有LED指示,能显示开关动作状态。本体材质可选塑料、黄铜、不锈钢......

全国热线

400-839-1983


1、产品特点:

resource/images/e02ebc04bf234243a48c43d7d5b3d995_14.jpg FS系列流量开关是利用一种活塞型设计对液体或气体介质流量的过多或不足进行检测,有良好的重复性,很小的压力损失。活塞磁钢激励一个密封簧片开关。开关动作点在线可调。机械活动部分与电器部分完全隔离。开关有LED指示,能显示开关动作状态。本体材质可选塑料、黄铜、不锈钢等。



2、机械参数:

工作压力:0-10MPa
工作温度:-20到+120℃
度:设定点±5% (有流量刻度)

管道连接方式:内管螺纹连接



3、流量范围及外形尺寸:

:流量和机械尺寸均可定制

型号

公称通径

公称压力

MPa

最大流量

L/min

报警点设置范围L/min

L

mm

A

mm

B

mm

mm

G

FS-08K

8

1/4内螺纹

10

8

0-8

90

25

28

FS-10K

10

3/8内螺纹

10

10

0-10

90

25

28

FS-15K

15

1/2内螺纹

10

20

0-10/20

90

25

28

FS-20K

20

3/4内螺纹

10

40

0-20/40

100

33

33

FS-25K

25

1 内螺纹

10

60

0-40/60

100

40

40

FS-32K

32

11/4内螺纹

4

100

0-60/100

140

50

50

FS-40K

40

11/2内螺纹

4

250

0-200/250

160

70

70

FS-50K

50

2 内螺纹

4

400

0-300/400

160

80

80

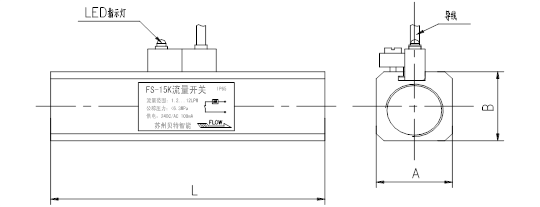

resource/images/e02ebc04bf234243a48c43d7d5b3d995_16.png 4、流量开关外形图:









resource/images/e02ebc04bf234243a48c43d7d5b3d995_20.jpg



5、电气指标及接线图:

开关类型:簧片开关,两线制
电气功率:5-24V/ 200 mA(AC/DC)

250V/120mA(AC/DC)
电气接线:1.5m聚合物导线

防护等级:IP67

电气连接图:如图所示
注意:开关一定要与负载串联连接!





6、产品应用:

润滑系统、冷却系统、化工耐腐泵密封监测、半导体行业、激光头、焊接头、电源、X射线管、半导体设备、水净化和过滤、热水器、工业冷水机。其优越性能可确保关键轴承或齿轮上有适当的润滑油流动,以防止诸如印刷、旋转设备、传送装置、加工工具、机器人系统发生停工现象。采用美国原装进口磁簧开关保证了开关长期无故障工作,使用寿命长,安全可靠。已成功替代国外同类产品应用于各个领域。
