调频连续波雷达液位计的原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差δf 与到介质表面的距离 R成一定比例关系：R= C（速度）*δf（频率差）/2/K （调频斜率）。因为光速 C 和调频斜率 K 已知，因此算出频率差δf ，便可得到雷达安装位置到料面的距离 R，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高），得出料位的高度。
400-839-1983

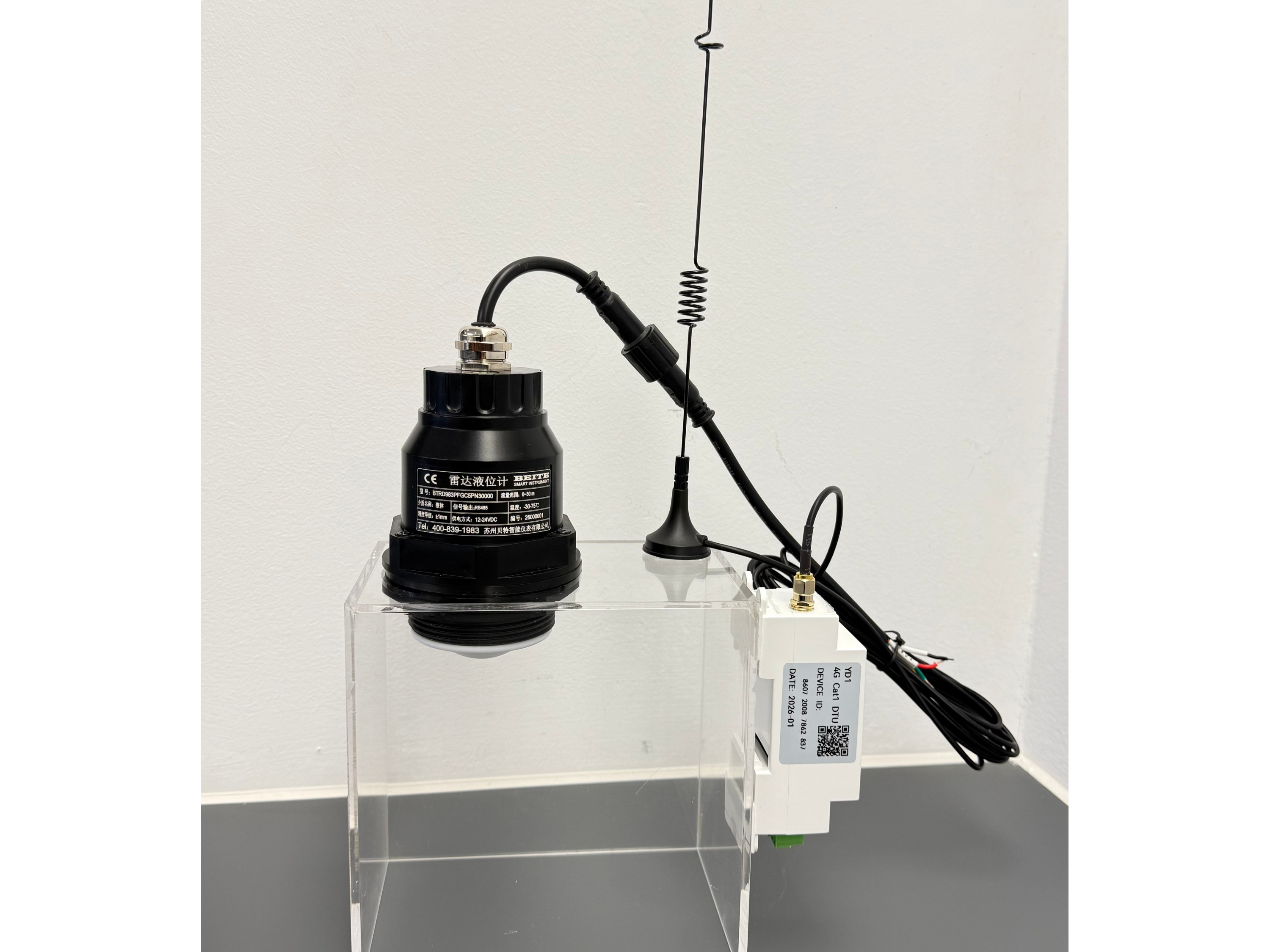

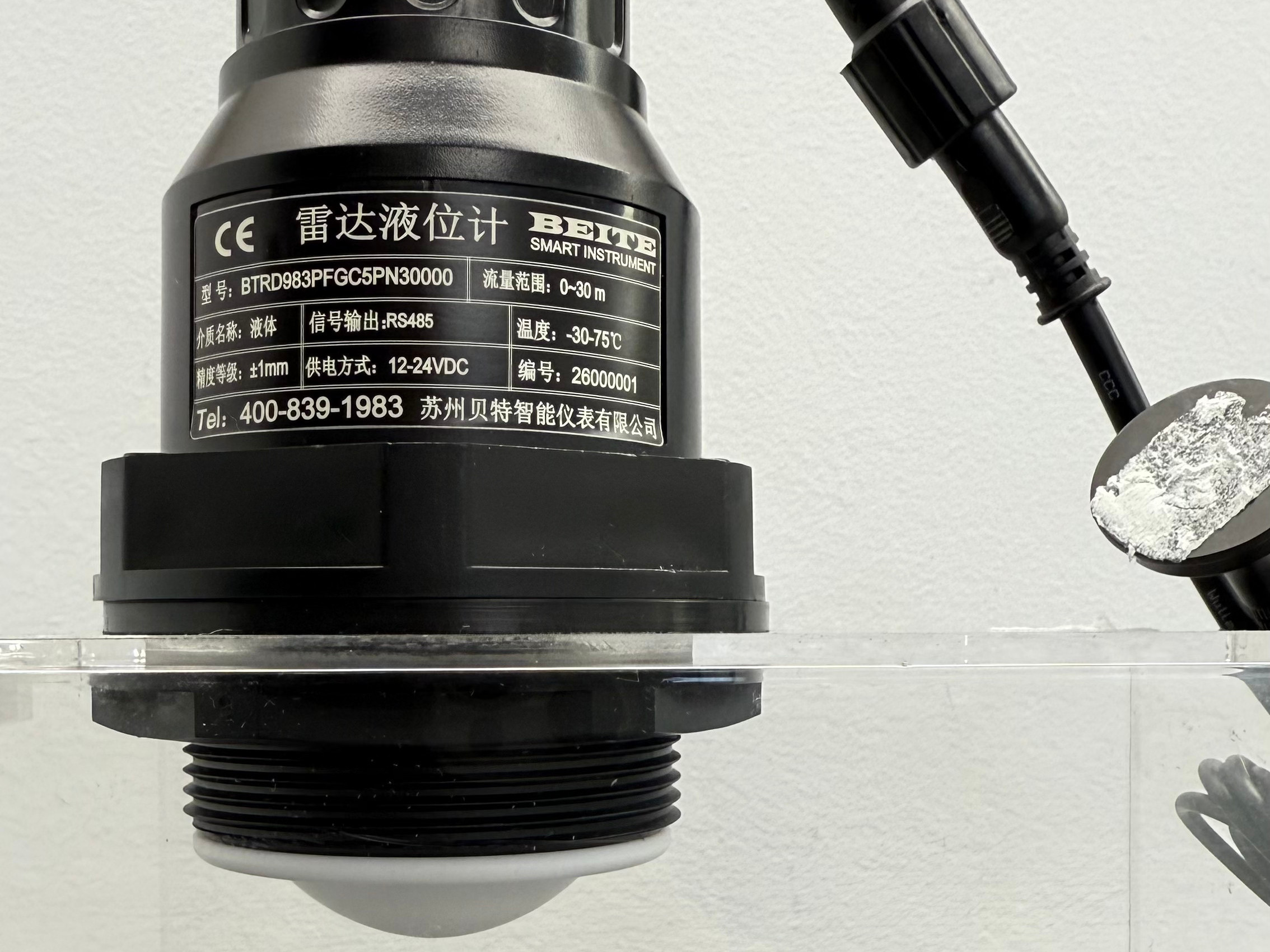

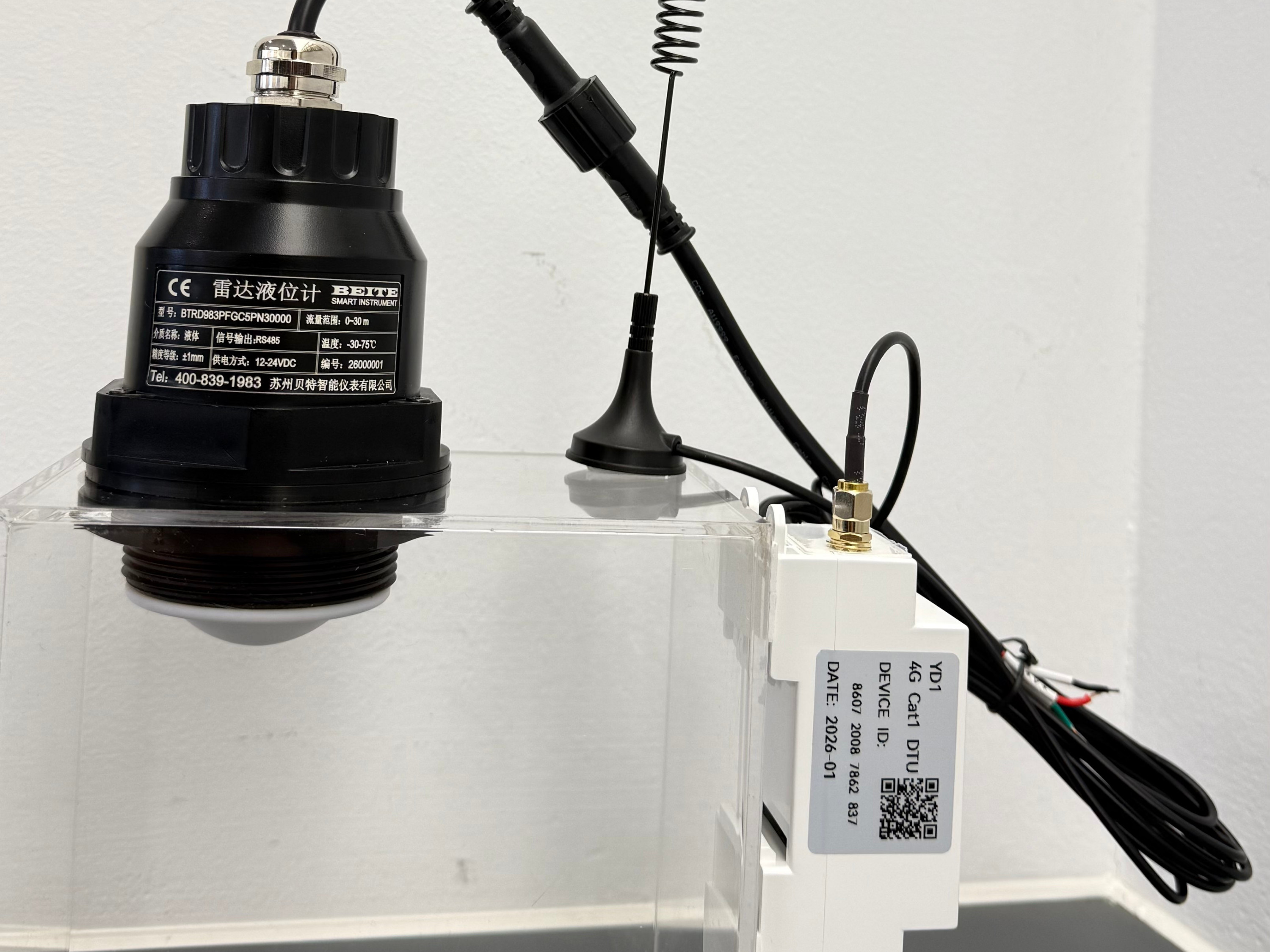

76-81GHz雷达水位计采用高性能圆极化共性天线设计，将外壳与天线融合为一体，大大提高了产品接波区域的密闭性。产品通过蓝牙无线技术实现安全便捷的现场配置和维护，配合手机端Radar Tools APP，以高效直观的软件图形界面完成现场调试和操作任务。
仪表为非接触式测量，不受介质腐蚀、粘附、密度等影响，适用于河流、湖泊、水库、蓄水池、井、水槽等多种工况，是水位监测与液位测量的理想选择。
高频毫米波技术：76GHz-81GHz频率范围，波长更短，信号反射更好，光束角小，能量集中，回波增强，同时避免破坏性干扰，安装更为便捷。
一体化透镜设计：体积精巧，结构紧凑，适合空间受限场合。
小盲区：具有很小的盲区，特别适用于小距离范围使用。
高信噪比：在不稳定的波况下仍具有高性能，测量稳定可靠。
蓝牙无线调试：蓝牙5.0，有效传输范围12m，通过Radar Tools APP实现现场配置和维护。
高防护等级：IP68防护，适应户外潮湿、多尘、浸水等恶劣环境。
多种输出方式：支持4-20mA/HART和RS485/MODBUS两种通讯方式，满足不同控制系统需求。
高精度测量：测量精度±1mm，测量范围可达65m，波束角仅6°。
| 项目 | 4-20mA水位计 | RS485水位计 |
|---|---|---|
| 安装方式 | 支架、螺纹 | 支架、螺纹 |
| 频率范围 | 76GHz-81GHz | 76GHz-81GHz |
| 测量范围 | 65m | 65m |
| 测量精度 | ±1mm | ±1mm |
| 通讯方式 | 4-20mA/HART | RS485/MODBUS |
| 供电范围 | 18-28V DC | 9-28V DC |
| 线缆长度 | 10m | 10m |
| 外壳材质 | 铝合金、不锈钢、PP | 不锈钢、PP |
| 过程温度 | -30~70℃ | -30~70℃ |
| 过程压力 | -0.1~0.1MPa | -0.1~0.1MPa |
| 测量间隔 | 800ms | 500ms |
| 最大功耗 | 20mA | 15mA |
| 波束角 | 6° | 6° |
| 防护等级 | IP68 | IP68 |
| 盲区范围 | 最小0.1m | 最小0.3m |
| 调试方式 | PC上位机/iOS/Android | PC上位机/iOS/Android |
| 无线通讯 | 蓝牙5.0，范围12m | 蓝牙5.0，范围12m |
| 包装尺寸 | 27*23*11 | 27*23*11 |
| 应用范围 | 河流、湖泊、水库、蓄水池、井、水槽 | 河流、湖泊、水库、蓄水池、井、水槽 |

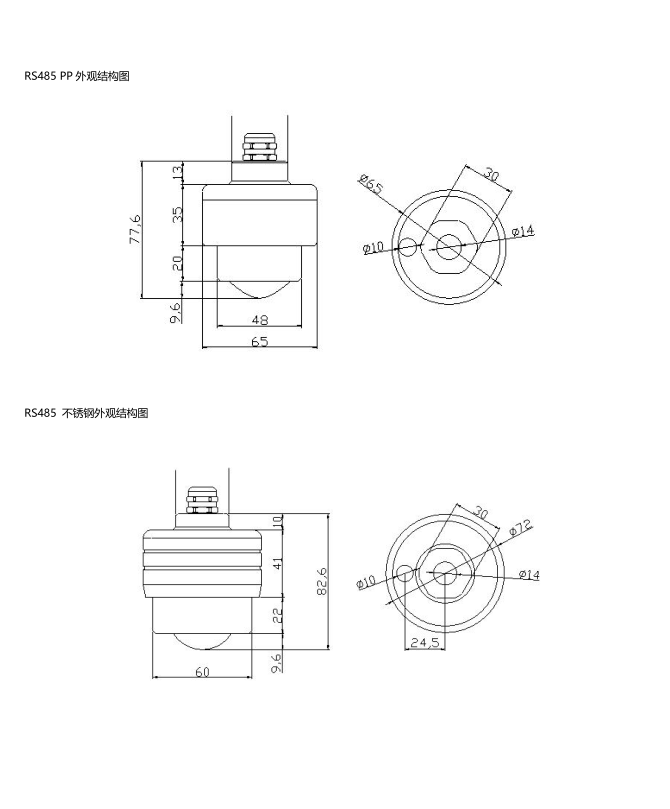

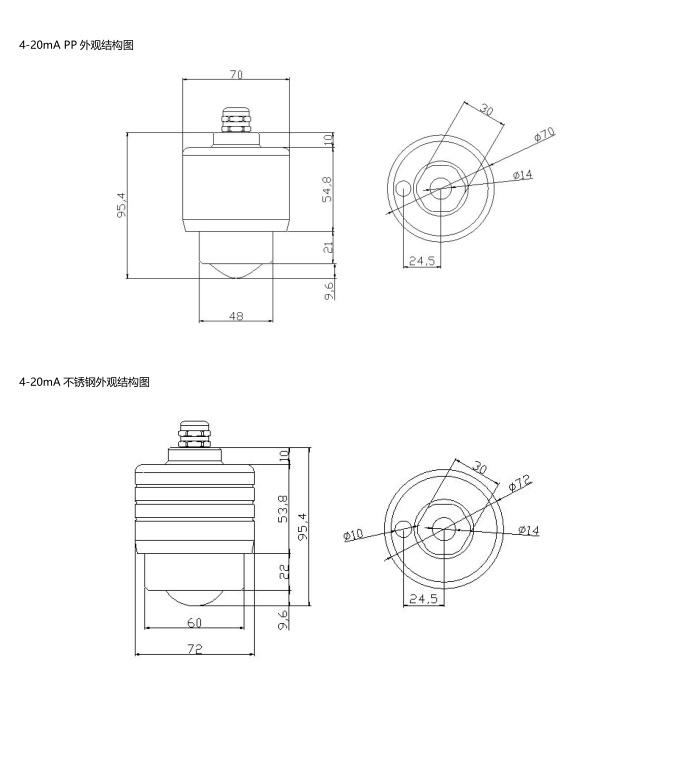

产品主要由线缆入线接口、水平仪、外壳、过程连接和天线部分组成。过程连接可选PP（G1-1/2螺纹）或不锈钢（G2螺纹），天线部分为不锈钢外壳。4-20mA型与RS485型提供PP和不锈钢两种外观结构，尺寸紧凑，安装灵活。
支架尺寸为80mm×80mm×120mm，安装孔位合理，便于现场固定。

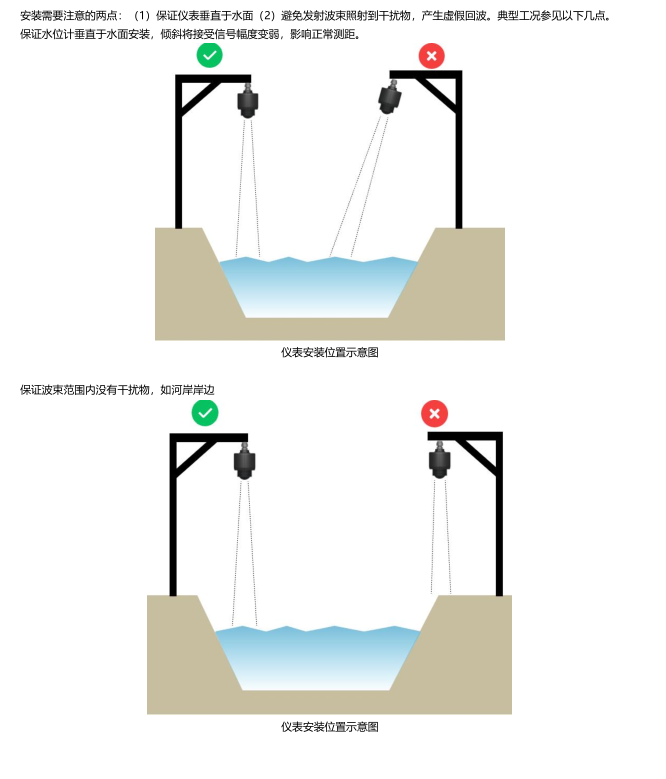

安装时需注意两点：
保证仪表垂直于水面：倾斜安装将导致接收信号幅度变弱，影响正常测距。
避免发射波束照射到干扰物：波束范围内不应有河岸、井壁、管道等干扰物，否则会产生虚假回波。

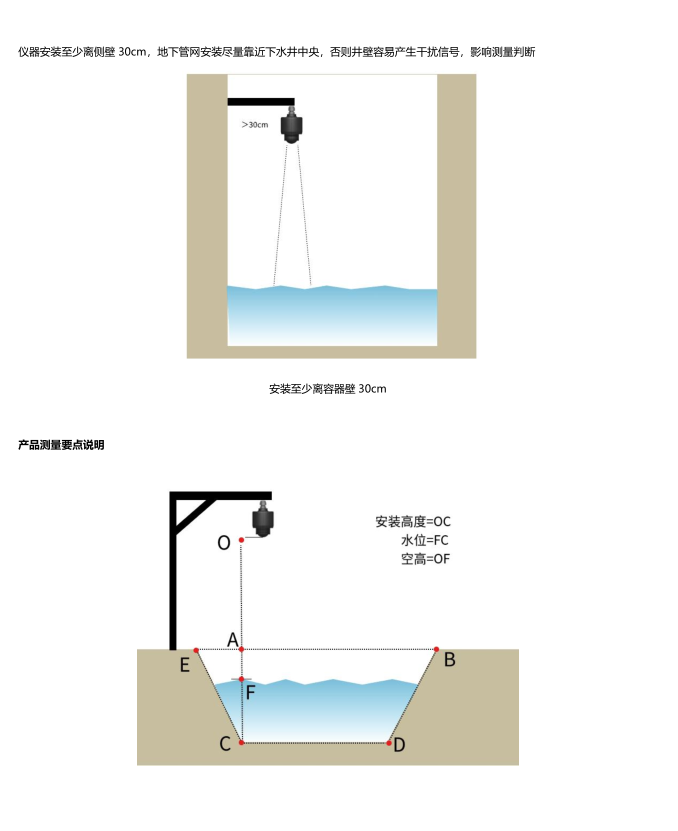

典型安装要求：
仪表安装至少离侧壁30cm。
地下管网安装尽量靠近下水井中央，避免井壁产生干扰信号。
垂直安装时，应保证波束范围内无遮挡。
测量要点：安装高度=OC，水位=FC，空高=OF。
