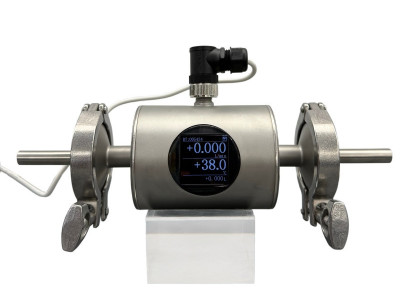

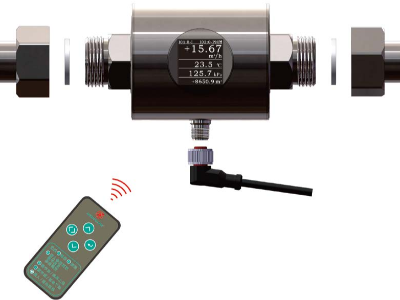

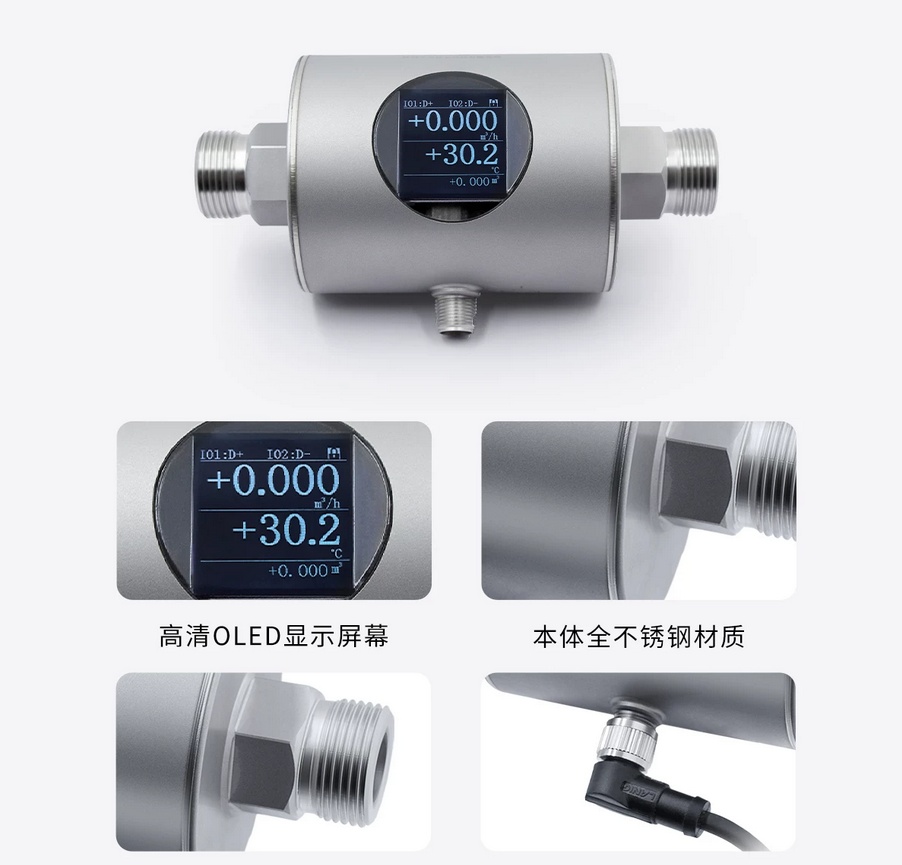

LD-S系列微小紧凑型电磁流量计

LD-S 电磁流量计将传统电磁流量计的传感器、PT100 温度传感器、多晶硅压力传感器和转换器集成到一体，外形小巧，安装灵活。采用红外遥控器和手机 APP 蓝牙连接进行操作，安装调试方便。广泛应用于各行业中用来测量电导率大于 2uS/cm 液体的体积流量，是一种测量导电介质体积流量、温度、压力的一体式仪表。采用 ARM Cortex-M432 位处理器和 24 位 ADC 数据采集系统，传感器采用自适应可变频励磁技术，运算速度快，精度高。仪表具有空管检测、励磁回路故障、流量报警等自诊断功能。

在线咨询

全国热线

400-839-1983

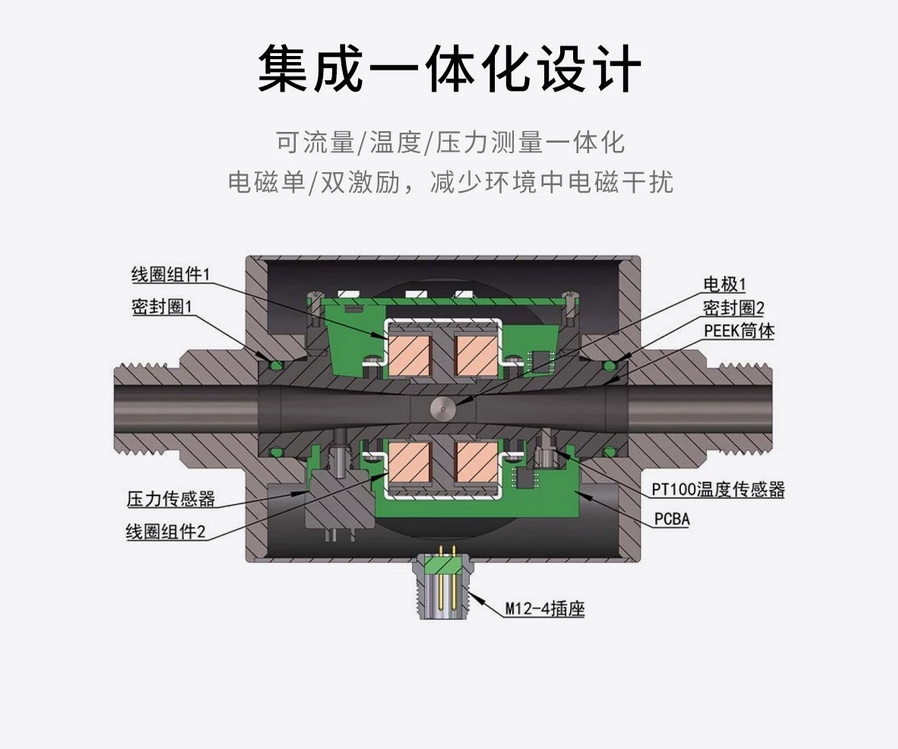

原理结构

贝特-智能仪表直供厂家

电磁流量计是根据法拉第电磁感应定律设计，该定律指出：在磁场中移动的导体
将会产生感应电压。导电液体可看作导体，磁场由导流管外面的通电线圈产生。感应

电压幅度直接与导体的运动速度、管道直径以及磁场强度成正比，其值为：

E = B•V•D•K
式中：
E - 感应电动势；
B - 磁感应强度；
V - 导电液体的运动速度；
D - 电极间距；（测量管内直径）；
K - 与磁场分布及轴向长度有关的系数（仪表系数）；
其中：B、D 和 K 可以是固定值，也可以进行校准，从而等式简化为：E ∝ V（E 与
V 成正比）。
传感器将感应电势 E 作为流量信号，传送到转换器，经过放大、滤波、变换等信号
处理后，用液晶显示屏显示出瞬时流量和积累流量等相关参数并输出所需要的信息参数。

principle

场景应用

产品特点

贝特-智能仪表直供厂家

显示器可根据管道安装方向自动 90 度旋转显示，确保用户观看角度始终一致
一
传感器采用自适应可变频励磁技术，运算速度快，精度高，功耗更低
二
可同时测量管道中流体的瞬时流量、温度和压力参数
三
采用多片 ARM Cortex-M4 32 位处理器和 24 位 ADC 数据采集系统，运行速度更
快
四

采用独特的流体力学结构设计，无直管段安装要求。
五
多种输出方式可选包括：RS-485(MODBUS-RTU)、IO-Link、(4～20)mA、频率、脉
冲、2 路开关量输入和输出等。
六
测量不受流体密度、粘度、温度、压力和电导率变化的影响。
七
电极和衬里材料一次成型，负压状态下仍能正常工作，具有良好的稳定性和可靠
性。
八

技术参数

贝特-智能仪表直供厂家

执行标准	电磁流量传感器（JB/T9248）
被测介质	导电液体（电导率不低于 2.0uS/cm）
流量计内衬	聚醚醚酮（PEEK）衬里

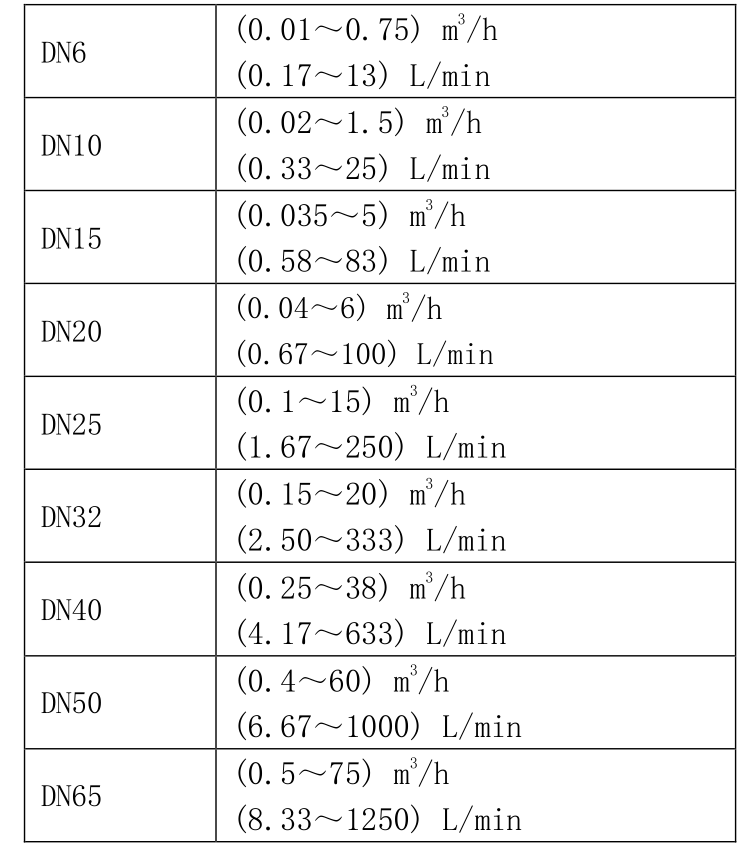

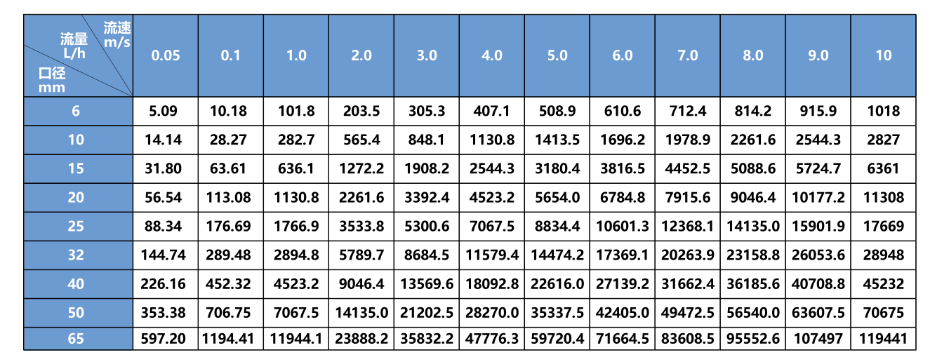

流量计口径	DN6～DN65
压力	-0.1MPa～4.0MPa（无压力传感器）
电极材质	HC、316L
本体材质	本体材质 304、316L

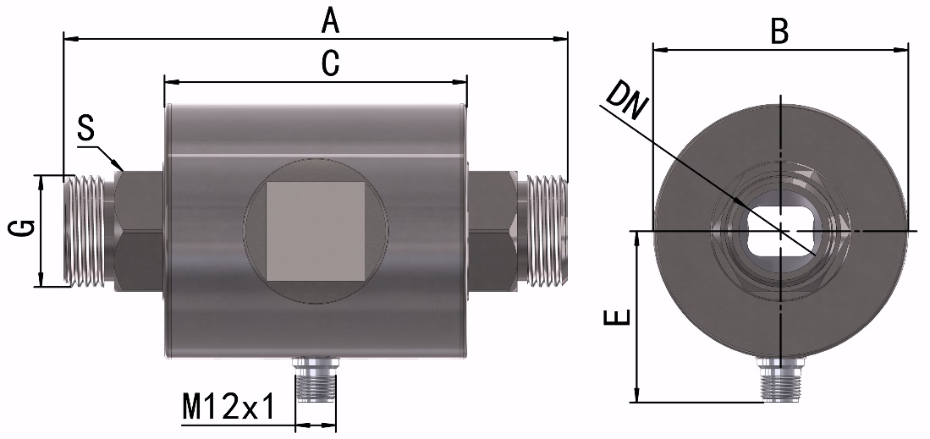

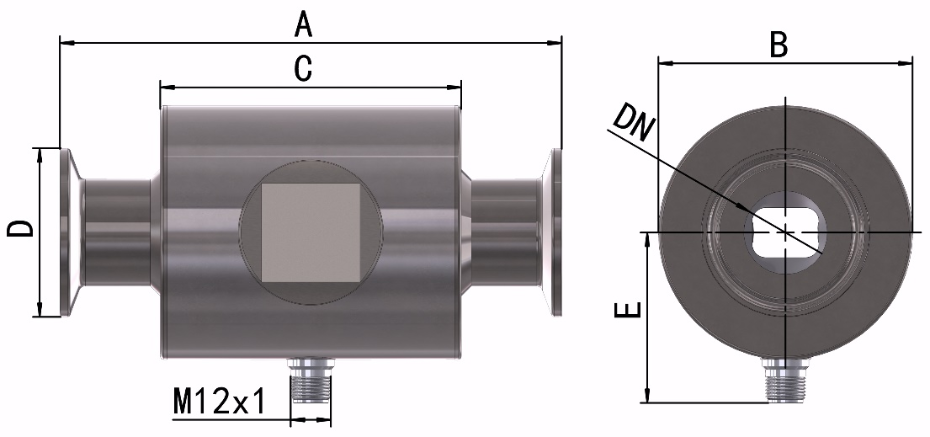

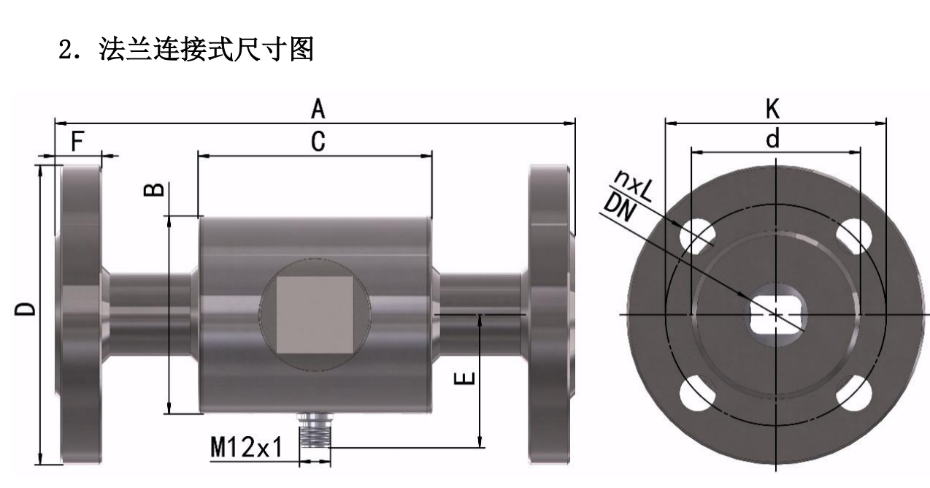

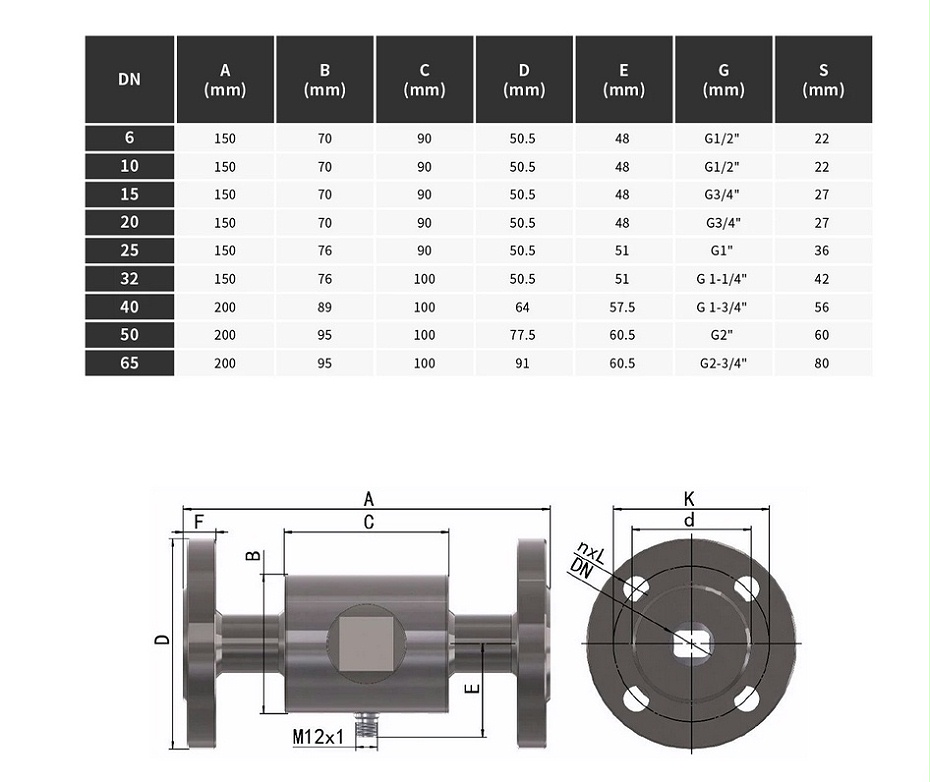

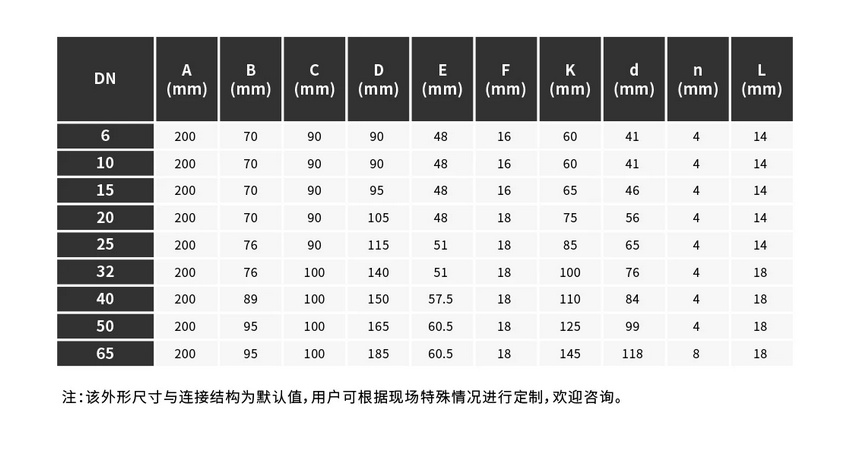

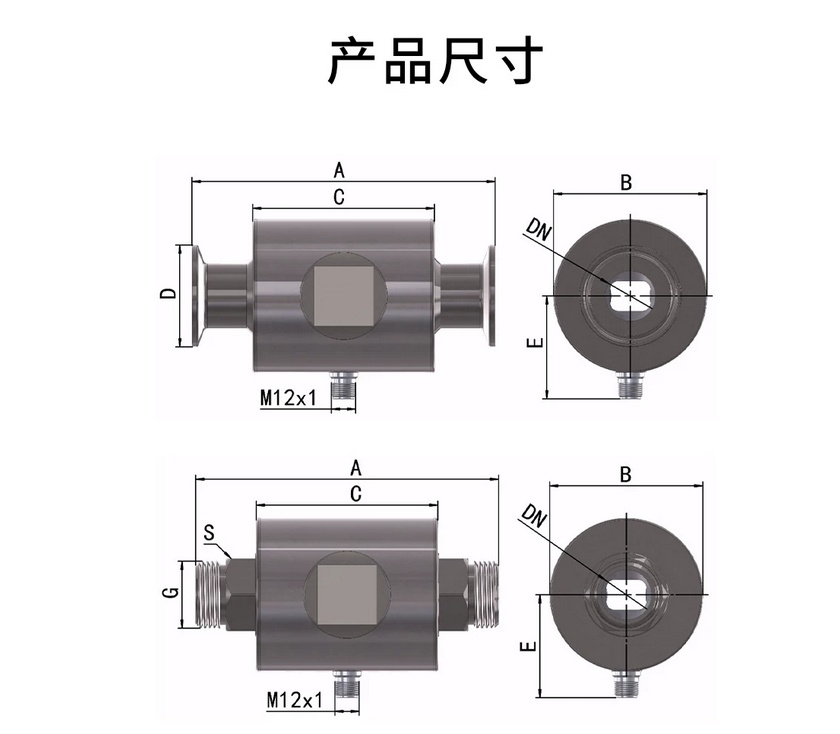

管道接口	螺纹、卡盘、法兰；其它接口可按要求定制
测量精度	流量：±0.5%、温度：±0.5℃、压力：±8kPa
压力、温度量程	(0～1.6)MPa、(-40～+120)℃(量程可设置)

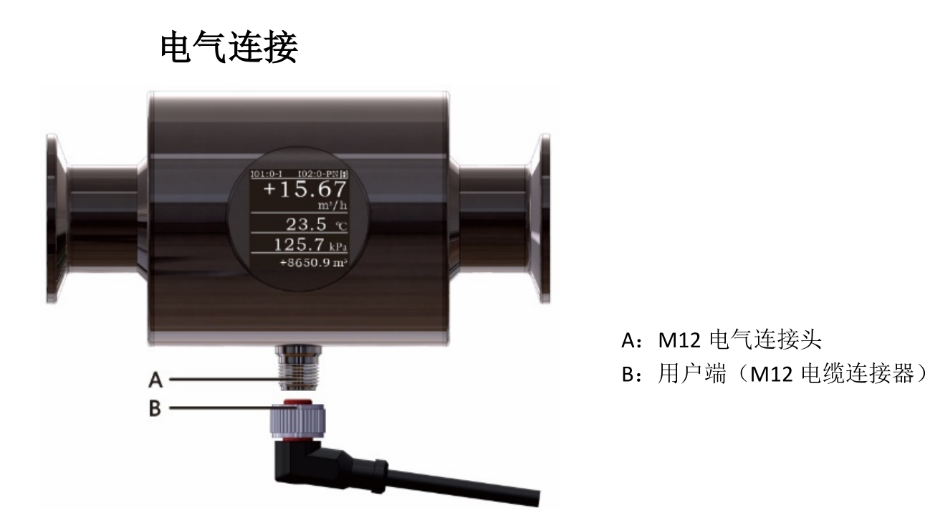

输出信号	(4～20)mA（最大负载 500Ω）
通讯协议	IO-Link、 RS-485(MODBUS-RTU)
供电电源	DC(18～36)V
防护等级	IP67
