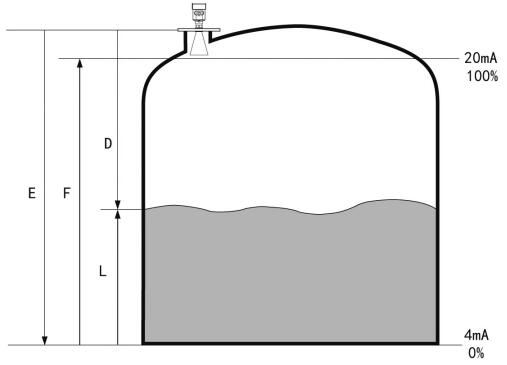

天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成,精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:
D=C×T/2 其中C为光速 因空罐的距离E已知,则物位L为:L=E-D
通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4~20mA输出。
introduction
-
全金属结构设计 / metal structure design 坚固的全金属结构设计,适合各行业固体液体的测量。
一
-
表壳结构设计 / Case structure design 全新的表壳结构设计,无需增加部件即可应用于高温环境。
二
-
锥形测量管 / Conical measuring tube 特殊设计的锥形测量管,测量范围更广,测量线性更好。
三
-
连接方式多样 / connection methods 可提供法兰、卡箍、螺纹等多种过程连接方式,适合大部分工厂应用需求。
四
-
测量部分材料可选 / Material optional 采用极其稳定的材料制造,不锈钢、钛、哈氏合金、PTFE、FEP等材料。
五
-
性能稳定 / Magnetic coupling system
不受噪音、蒸汽、粉尘、真空等工况影响
不受介质密度、粘稠度和温度的变化的影响
六
技术参数
贝特-智能仪表直供厂家
采用非接触式测量
测量液体、固体介质的物位
可以测量所有介电常数>1.8的介质
测量范围0~20m(可以扩展到35米)
采用两线制回路供电的技术,供电电压和输出信号通过一根两芯电缆传输
4~20mA输出或数字型信号输出
分辨率1mm
不受噪音、蒸汽、粉尘、真空等工况影响
不受介质密度、粘稠度和温度的变化的影响
过程压力可达4MPa
过程温度可达250℃
