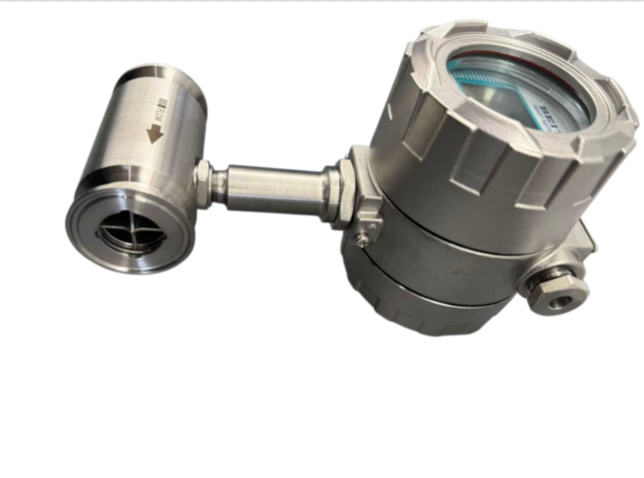

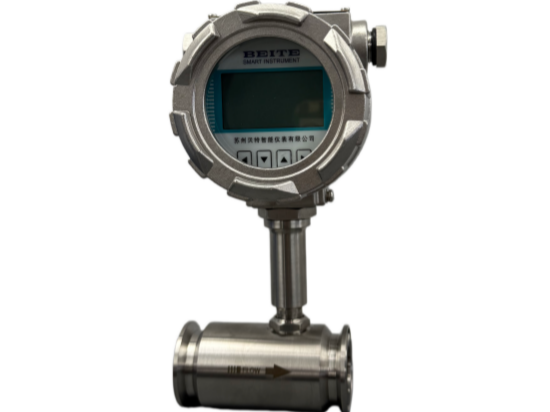

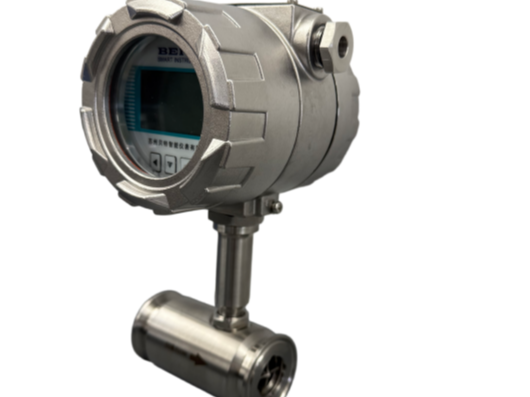

LWGY系列全不锈钢型液体涡轮流量计

贝特LWGY型全不锈钢液体涡轮流量计产品概述本产品采用全不锈钢结构（316L/304材质）设计，是一款高精度测量液体流量的仪表。它基于动量矩守恒原理，利用涡轮的转速与流体流速成正比的特性，通过电磁感应原理将转速转换为脉冲频率信号输出，实现流量的精准计量。。流量计具有结构简单、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。

在线咨询

全国热线

400-839-1983

产品介绍

贝特-智能仪表直供厂家

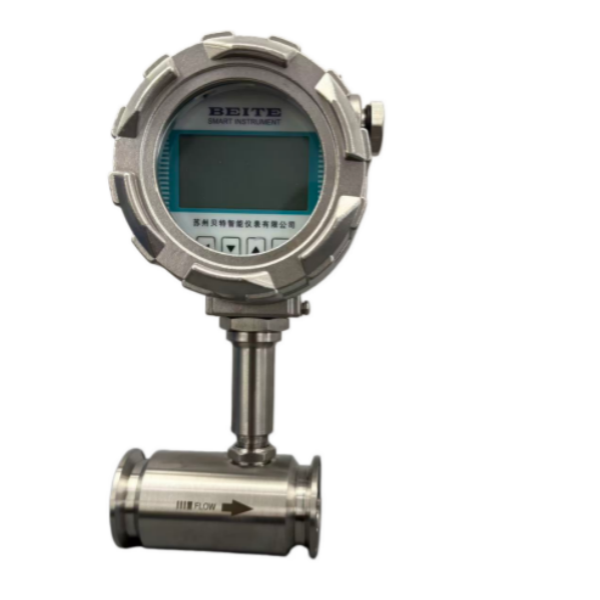

resource/images/5bc23fc4cc074a32a12ac6badec8960c_8.png

贝特LWGY型全不锈钢液体涡轮流量计产品概述本产品采用全不锈钢结构（316L/304材质）设计，是一款高精度测量液体流量的仪表。它基于动量矩守恒原理，利用涡轮的转速与流体流速成正比的特性，通过电磁感应原理将转速转换为脉冲频率信号输出，实现流量的精准计量。流量计具有结构简单、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。

若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式,可在有爆炸危险的环境中使用。

introduction

产品特点

贝特-智能仪表直供厂家

全耐腐结构 / Good precision 测量腔体、叶轮、导流件及连接方式均采用优质不锈钢材质，耐酸碱、耐高温，适用于海水、化工溶剂、纯水及卫生级液体。
一
结构紧凑 / Compact structure 结构紧凑轻巧，安装维护方便。
二
多种输出方式 / Simple structure 标配脉冲输出，可集成现场液晶显示，并可选配4-20mA电流输出、RS485通讯（Modbus协议），方便接入PLC/DCS控制系统。
三

高准确度 / High accuracy 高准确度，一般可达±0.5%R、±1.0%R重复性好。
四
卫生级设计 / Repeatability 卡箍式连接型号内壁光滑，无死角，易于清洗，符合食品制药行业卫生标准。
五
耐压等级 / Pressure rating 耐压等级高压力损失小，流通能力强抗震动性能强。
六

技术参数

贝特-智能仪表直供厂家

基本参数

公称通径	4	4mm，普通涡轮流量范围0.04~0.25m3/h



	6	6mm，普通涡轮流量范围0.1~0.6m3/h
	10	10mm，普通涡轮流量范围0.2~1.2m3/h
	15	15mm，普通涡轮流量范围0.6~6m3/h
	20	20mm，普通涡轮流量范围0.8-8m3/h
	25	25mm，普通涡轮流量范围1~10m3/h
	32	32mm，普通涡轮流量范围1.6-16m3/h
	40	40mm，普通涡轮流量范围2~20m3/h
	50	50mm，普通涡轮流量范围4~40m3/h
	65	65mm，普通涡轮流量范围8-80m3/h
	80	80mm，普通涡轮流量范围10~100m3/h
	100	100mm，普通涡轮流量范围20~200m3/h
	125	125mm，普通涡轮流量范围25-250m3/h
	150	150mm，普通涡轮流量范围30~300m3/h
	200	200mm，普通涡轮流量范围80~800m3/h
涡轮类型		LWGY-N	基本型，+5-24DCV供电，脉冲数出
		LWGY-A	4~20mA两线制电流输出，远传変送型
		LWGY-B	电池供电现场显示型
		LWGY-C	现场显示/4~20mA 二线制电流输出
		LWGY-C1	现场显示/RS485通讯协议
		LWGY-C2	现场显示/ HART通讯协议
精度等级			5	精度0.5级
			10	精度1.0级
量程类型				W	宽量程涡轮
				S	标准量程涡轮
材质					S	304不锈钢
					L	316（L）不锈钢
防爆要求						N	N或无标记为非防爆
						E	防爆型（ExdIIBT6）
压力等级							N	常规
							H(x)	参照说明书

流量计接口尺寸对照表

SCI	公称通径	L(mm)	H(mm)	G	Lˊ(mm)	D(mm)	d(mm)	孔数
SCI	（mm）	L(mm)	H(mm)	G	Lˊ(mm)	D(mm)	d(mm)	孔数
LWGY-4	4	275	145	G1/2	215
LWGY-6	6	275	145	G1/2	215
LWGY-10	10	455	165	G1/2	350
LWGY-15	15	75	173	G1
LWGY-25	25	100	180	G5/4
LWGY-40	40	140	178	G2
LWGY-50	50	150	252			Ф125	Ф18	4
LWGY-80	80	200	287			Ф160	Ф18	8
LWGY-100	100	220	322			Ф180	Ф18	8
