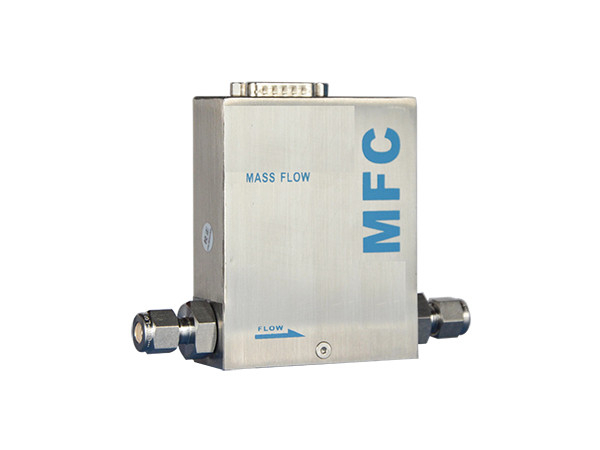

热式质量流量计

LF400系列采用温度变化对应于质量流量的原理,可以对不同的气体进行流量测量及控制,可应用在5SCCM到30SLM的气体流量范围,并且不会受到温度及压力变化的影响。

产品系列完整,可选择数字式,模拟式,普通,精度高,高压力型,性能且价格具有竞争力,应用领域广泛。

全国热线

400-839-1983

产品特点
贝特-智能仪表一体化直供厂家
  • 模拟式热质式流量计/流量控制器 / Flow controller 低单价、环境温度补正、可应用的流率范围广:
    -0~5,10,20,30,50,100,200,
    500SCCM;-0~1, 2, 3, 5, 10, 15, 20, 30SLM
  • 精度高 / High precision ±1%(≤15SLM)、±2%(>15SLM.)
  • LF系列控制模块 / LF series control module 可选用LF系列控制模块,具有数位显示、电源供应、流量设定等功能
技术参数
贝特-智能仪表一体化直供厂家
规格 (热式)
功能 流量计/控制器
基本型号 LF400-S
满量程流量范围(N2) SCCM 0~510203050100200500
SLM 0~1, 2, 3, 5, 10, 15, 20, 30
精度(%F.S) ±1(15SLM)
±2(>15SLM.)
控制阀动型式 常闭式
线性(%F.S.) ±0.51(≤15SLM)
±2(>15SLM.)
重复精度(%F.S.) ±0.2
响应时间(sec) 1
流量输出信号 0-+5.00V
流量设定信号 0-+5.00V
电器接头 DB15 pin(接头)
工作环境温度 () 545
工作压差 (MPa) 0.10.5
漏率 SCCSHe 10-9
最大耐压 3MPa
介质接触材质 304,316316L
密封材料 氟橡胶,硅橡胶,丁腈橡胶,聚四氟乙烯
接头 VCR " 1/4、1/2
Swagelok1/8”、1/4” 、3/8” 、1/2”或φ3、φ6、φ8、φ10、φ12mm
接头尺寸 Φ6mm,1/4"Swagelok:127×28×100mm
1/4"VCR:127×28×100mm
电源要求 +15V,50mA;-15V,200mA
重量 0.75KG

设定/显示/电源一体型控制器 LF-1D


输出电源 +15V±5% 500mA  -15V±5% 500mA
基准源 +5.00V±0.1% 5mA
供电电源 8VDC-24VDC,50Hz±5%
输入输出信号 电压信号0-5V,电流信号4-20mA
外形尺寸 96×96×125mm
显示器 128×64点阵式液晶,高亮度宽温(-20~70℃)液晶屏,画面清晰LED背光
最大功耗 8w
控制通道 单路控制显示
基本误差 ±0.2%FS
环境温度 0-50℃
环境湿度 0-85%RH
防护等级 IP40
产品尺寸
贝特-智能仪表一体化直供厂家

热式质量流量计尺寸图
