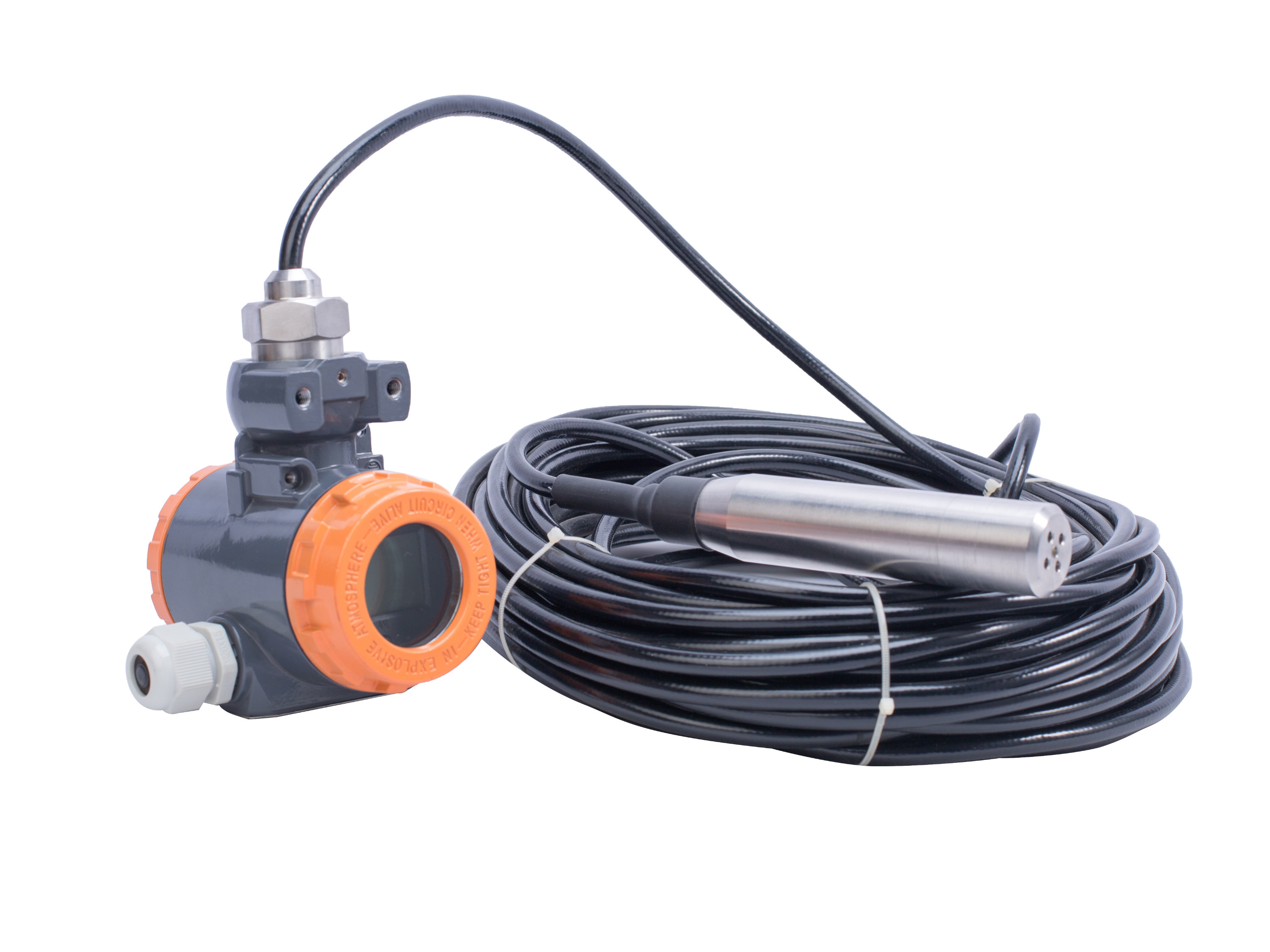

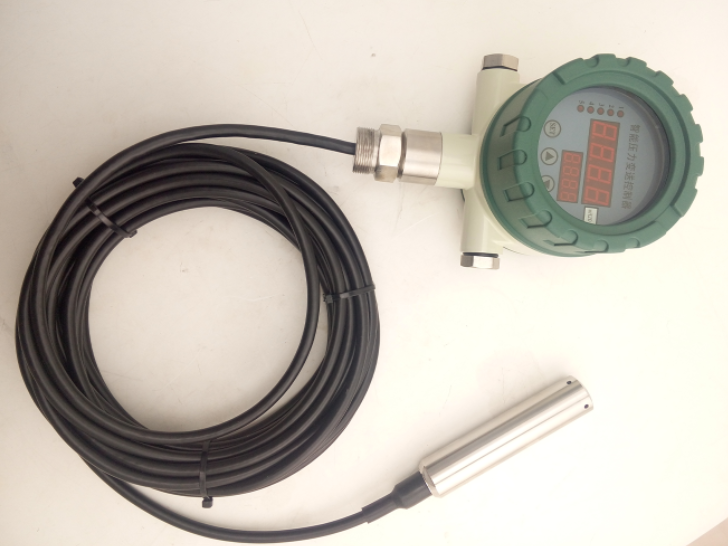

投入式（静压）液位计

贝特-智能仪表直供厂家

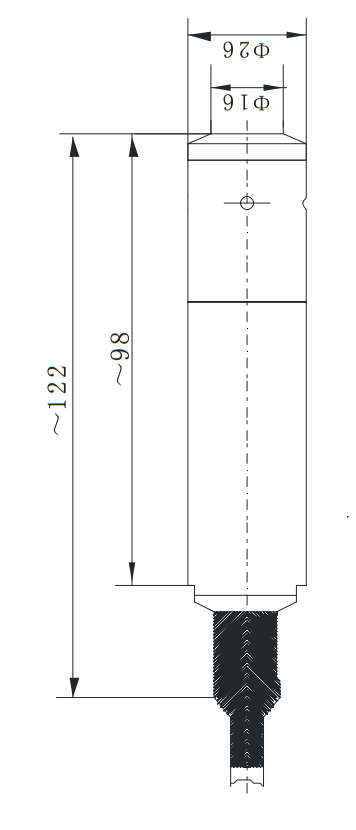

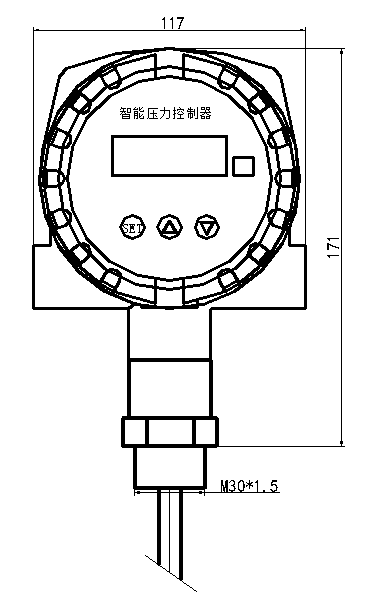

外形尺寸

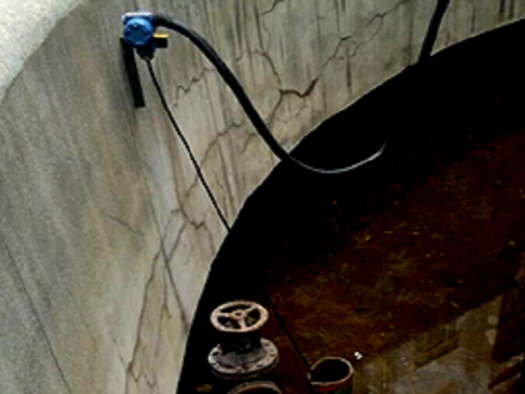

                                     安装连接

机械连接：

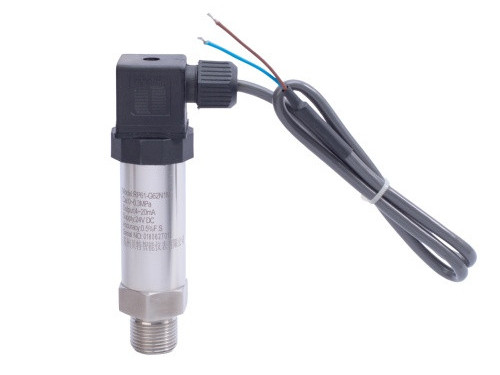

它可以通过压力管接头(M20*1.5)（其他尺寸接头可在订货时说明）直接装在液压管路上。在关键应用场合（如剧烈震动或冲击）， 压力管接头可以通过微型软管进行机械解耦。液位产品按照法兰固定。

注:量程小于100KPa时垂直安装.

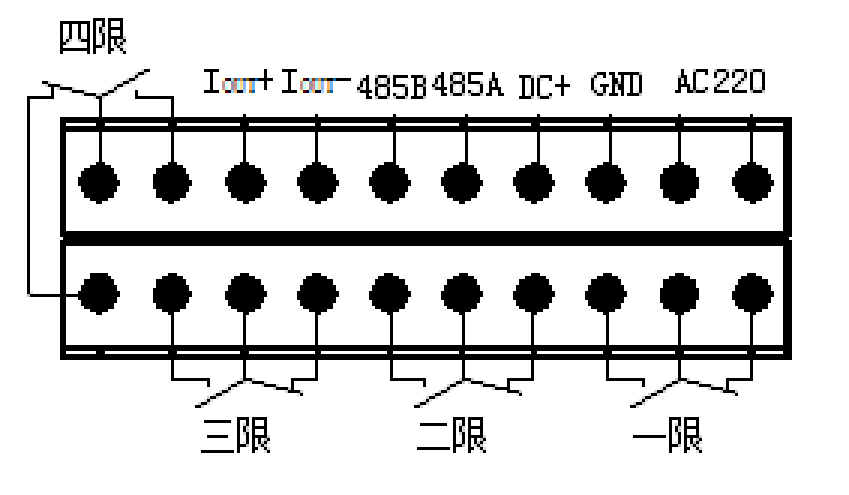

电气连接：

为了防止电磁干扰的影响应注意以下事项：

●线路连接尽量短，采用屏蔽线

●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

●若用微型软管安装，壳体单独接地

一、设置功能

输出: 有四路开关量输出。相应的输出会在开关点的吸合值到达时切换并      在压力下降到低于释放值时回 复。

设置开关点

 AL1H此值为开关1吸合值

AL1F此值为开关1释放值

AL2H此值为开关2吸合值

AL2F此值为开关2释放值

AL3H此值为开关1吸合值

AL3F此值为开关1释放值

AL4H此值为开关2吸合值

AL4F此值为开关2释放值

BASE此值为基值.

FILT此值为显示滤波值.

END 保存退出

显示值=基值+测量值,所以设置了基值以后控制值按照显示值来设定 .

注：开关点由吸合值和释放值组态决定，吸合值大于释放值时为上限报警输出（常开功能），吸合值小于释放值时为下限报                警输出（常闭功能）吸合值与释放值的差值为开关点的回差。

例：要设定开关点1为上限报警输出（常开功能）在4Mpa

吸和，小于3.95Mpa断开，；开关点2为下限报警输出（常闭功能） 在 10Mpa断开，低于9.95Mpa吸和：进入菜单：设定

AL1H=4.00     AL1F=3.95

AL2H=9.95    AL2F=10.00

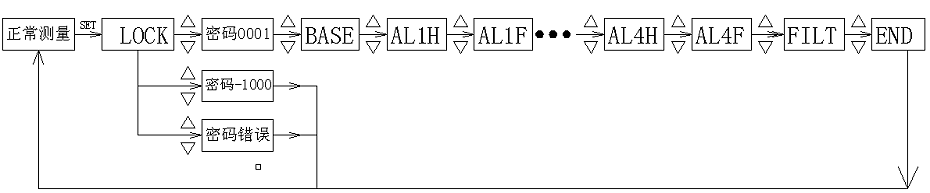

●按下“SET”键

●显示“LOCK” （提示输入密码）

●按▲或▼键输入密码“1”，

●按下“SET”键确认

●按▲或▼键上翻或下翻进行菜单选择（AL1H、AL1F、AL2H、AL2F、、、、、END）

●按下“SET”键进入所选菜单。

●按▲或▼键更改设置

●按下“SET”键确认，若需要，再用▲或▼键选择其他菜单进行修改。

●修改完成后选择“END”菜单，按“SET”键确认保存退出

●若30秒无键按下，则自动退出设置状态，但是不保存所修改的数据。

一、使用须知:

1. 仪表储藏与使用适宜在环境温度为-20℃~70℃ ,现对湿度小于80%的场合.

2. 仪表连接电源时应参照5.2电气连接进行操作,在确认操作无误后方可接通电源进行运行.

3. 拆卸仪表时，不可对仪表壳体施力。

二、质保

    用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年. 一年后修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出建议。
