电磁流量计选型

电磁流量计测量原理是法拉第电磁感应定律,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。

产品特点:

1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;

2、测量管内无阻碍流动部件,无压损,直管段要求较低;

3、系列公称通径DN15~DN3000。传感器衬里和电极材料有多种选择;

4、转换器采用新颖励磁方式,功耗低、零点稳定、精度高。流量范围度可达1500:1;

5、转换器可与传感器组成一体型或分离型;

6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;

7、电磁流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示.庄、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;

8、转换器采用表面安装技术(SMT),具有自检和自诊断功能;

产品选型:

1、应用概况

大口径仪表较多应用于给排水工程。中小口径常用于固液双相等难测流体或高要求场所,如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液以及钢铁工业高炉风口冷却水控制和监漏,长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。

2、精度等级和功能

市场上通用型的性能有较大差别,有些精度高、功能多,有些精度低、功能简单。精度高的仪表基本误差为(±0.5%~±1%)R,精度低的仪表则为(±1.5%~±2.5%)FS,两者价格相差1~2倍。因此测量精度要求不很高的场所(例如非贸易核算仅以控制为目的,只要求高可靠性和优良重复性的场所)选用高精度仪表在经济上是不合算的。 有些型号仪表声称有更高的精度,基本误差仅(±0.2%~±0.3%)R,但有严格的安装要求和参比条件,例如环境温度20~22℃,前后置直管段长度要求分别大于10D,3D(通常为5D,2D)甚至提出流量传感器要与前后置直管组成一体在流量标准装置上作实流校准,以减少夹装不善的影响。因此在多种型号选择比较时不要单纯只看高指标,要详细阅读制造厂样本或说明书做综合分析。 市场上EMF的功能差别也很大,简单的就只是测量单向流量,只输出模拟信号带动后位仪表;多功能仪表有测双向流、量程切换、上下限流量报警、空管和电源切断报警、小信号切除、流量显示和总量计算、自动核对和故障自诊断、与上位机通信和运动组态等。有些型号仪表的串行数字通信功能可选多种通信接口和专用芯片(ASIC),以连接HART协议系统、PROFTBUS、Modbus、CONFIG、FF现场总线等。

3、流速、满度流量、范围度和口径

选定仪表口径不一定与管径相同,应视流量而定。流程工业输送水等粘度不同的液体,管道流速一般是经济流速1.5~3m/s。EMF用在这样的管道上,传感器口径与管径相同即可。 EMF满度流量时液体流速可在1~10m/s范围内选用,范围是比较宽的。上限流速在原理上是不受限制的,然而通常建议不超过5m/s,除非衬里材料能承受液流冲刷,实际应用很少超过7m/s,超过10m/s则更为罕见。满度流量的流速下限一般为1m/s,有些型号仪表则为0.5m/s。

有些新建工程运行初期流量偏低或在流速偏低的管系,从测量精度角度考虑,仪表口径应改用小于管径,以异径管连接之。用于有易粘附、沉积、结垢等物质的流体,选用流速不低于2m/s,提高到3~4m/s或以上,起到自清扫、防止粘附沉积等作用。用于矿浆等磨耗性强的流体,常用流速应低于2~3m/s ,以降低对衬里和电极的磨损。 在测量接近阈值的低电导液体,尽可能选定较低流速(小于0.5~1m/s),因流速提高流动噪声会增加,而出现输出晃动现象。 EMF的范围度是比较大的,通常不低于20,带有量程自动切换功能的仪表,可超过50~100。可以提供的定型产品的口径从10mm到3000mm,随然实际应用还是以中小口径居多,但与大部分其他原理流量仪表(如容积式、涡轮式、涡街式或科里奥利质量式等)相比,大口径仪表占有较大比重。

4、液体电导率

使用EMF的前提是被测液体必须是导电的,不能低于阈值(即下限值)。电导率低于阈值会产生测量误差直至不能使用,超过阈值即使变化也可以测量,示值误差变化不大,通用型EMF的阈值在10-4~(5×10-6)S/cm之间,视型号而异。使用时还取决于传感器和转换器间流量信号线长度及其分布电容,制造厂使用说明书中通常规定电导率相对应的信号线长度。非接触电容耦合大面积电极的仪表则可测电导率低至5×10-8S/cm的液体。

工业用水及其水溶液的电导率大于10-4S/cm,酸、碱、盐液的电导率在10-4~10-1S/cm之间,使用不存在问题,低度蒸馏水为10-5S/cm也不存在问题。石油制品和有机溶剂电导率过低就不能使用。表1列出若干液体的电导率。从资料上查到有些纯液或水溶液电导率较低,认为不能使用,然而实际工作中会遇到因含有杂质而能使用的实例,这类杂质对增加电导率有利。对于水溶液,资料中的电导率是用纯水配比在实验室测得的,实际使用的水溶液可能用工业用水配比,电导率将比查得的要高,也有利于流量测量。

根据使用经验,实际应用的液体电导率要比仪表制造厂规定的阈值至少大一个数量级。因为制造厂仪表规范规定的下限值是在各种使用条件较好状态下可测量的较低值。是受到一些使用条件限制,如电导率均匀性、连接信号线、外界噪声等,否则会出现输出晃动现象等。我们就多次遇到测量低度蒸馏水或去离子水,其电导率接近阈值5×10-6S/cm,使用时出现输出晃动。

5、液体中含有混入物

混入成泡状流的微小气泡仍可正常工作,但测得的是含气泡体积的混合体积流量;如气体含量增加到形成弹(块)状流,因电极可能被气体盖住使电路瞬时断开,出现输出晃动甚至不能正常工作。含有非铁磁性颗粒或纤维的固液双相流体同样可测得二相的体积流量。固体含量较高的流体,如钻井泥浆、钻探固井水泥浆、纸浆等实际上已属非牛顿流体。由于固体在载体液中一起流动,两者之间有滑动,速度上有差别,单相液体校验的仪表用于固液双相流体会产生附加误差。虽然还未见到EMF应用于固液双相流体中固形物影响的系统实验报告,但国外有报告称固形物含量有14%时误差在3%范围以内;

我国黄河水利委员会水利科学研究所的实验报告称,测量高沙含量水的流量,含沙量体积比17%~40%(沙中值粒径0.35mm),仪表测量误差小于3%。 在浆液内有较大颗粒擦过电极表面,在频率较低的矩形激磁的EMF中会产生尖峰状浆液噪声,使流量信号不稳,就要选用较高频率的仪表或有较强抑制浆液噪声能力的仪表,也可选用市电交流激磁的仪表或双频激磁的仪表。 含有铁磁性物质的流体对通常的EMF,因测量管内磁导率受铁磁体的不同含量而变化,会产生测量误差。但在磁路中置有磁通检测线圈补偿的EMF,可减小混入铁磁体的影响。

对含有矿石颗粒的矿浆应用,应注意对传感器衬里的磨损程度,测量管内径扩大会产生附加误差。这种场合应选用耐磨性较好的陶瓷衬里或聚氨酯橡胶衬里,同时建议传感器安装在垂直管道上,使管道磨损均匀,减少水平安装下半部局部磨损严重的缺点。也可以在传感器进口端加装喷嘴形护套,相对延长使用期。

6 、附着和沉淀

测量易在管壁附着和沉淀物质的流体时,若附着的是比液体电导率高的导电物质,信号电势将被短路而不能工作,若是非导电层则首先应注意电极的污染,譬如选用不易附着尖形或半球形突出电极、可更换式电极、清垢电极等。电极可在传感器外定期手动刮出沉垢。国外产品曾有电极上装超声波换能器,以清理表面垢层,但现已少见。也有暂时断开测量电路,在电极简短时间内流过低压大电流,焚烧清理附着油脂类附着层。易产生附着的场所可提高流速以达到自清扫的目的,还可以采取较方便的易清洗的管道连接,可不拆卸清洗传感器。 非接触型电极 EMF附着非导电膜层,仪表仍能工作,但若为高导电层则同样不能工作。

7、与流体接触零部件材料的选择

与流体接触的传感器零部件有衬里(或绝缘材料制成的测量管)、电极、接地环和密封垫片,其材料的耐腐蚀性、耐磨耗性和使用温度上限等影响仪表对流体的适应性。由于零部件少,形状简单,材料选择灵活,电磁流量传感器对流体的适应性强。

选型举例:

例:当测量液体时,一般以标准状态下(20e),水来标注刻度;测量气体时,以标准状态(20e,绝压011013MPa)下,空气标注刻度。所以当对某一测量流体进行仪表选型时,应将其流量范围换算成标准状态下水或空气流量,然后根据换算后的流量范围对照金属转子流量计的标准刻度进行选型。

原始数据如下:管径:Ф70@5;zui大用氧量:110m3/h;zui小用氧量:10m3/h;工作压力:113MPa;工作温度:30e;当地平均大气压:011MPa。

1、计算氧气的密度公式如下

标况下:ρ20=1.331kg/m3

工况下: ρ1=ρ20×(P1T20/PNT1Z)=1.331×{(1.3+0.1)×(273.15+20)/[0.1013×(273.15+30)×0.992]} =17.93kg/m3

2、实际流量:

Qs=Q20ρ20/ρ

Qsmax=Q20maxρ20/ρ1=110×1.331/17.93=8.166

Qsmin=Q20minρ20/ρ1=10×1.331/17.93=0.742

2、由流量计实际使用流体状况下的流量修正公式:

QNmax=Qsmax/0.2696=8.166/0.2696=30.29

QNmin=Qsmax/0.2696=0.742/0.2696=2.75

式中:ZS(ZSN)为被测气体在标准状态(工作状态)下压缩系数(一般情况ZSUZSN);QS为工况下氧气的实际流量;QN为标况下空气的实际流量;QN为标况下空气的密度(11293kg/m3);pN为标准大气压;TN为标准温度293115K;QSN为标况下氧气的密度(即Q20);pS为氧气实际工作压力(即p1);TS为氧气实际工作温度(即T1)。


测量范围 : 推荐使用范围: 0.5m/s~10m/s连续可调 。使用范围:0.2m/s~15m/s连续可调

信号输出:1、开关量可设为: 脉冲输出(*高1000HZ);高 /低流量报警;空管报警;流量方向示意;

故障报警;2、电流输出:4-20mA输出

组态方式:1、通过三个手动键现场组态。 2、通过遥控器现场组态。 3、通过手操器进行现场组态。

记忆:EEPROM不会消失之记忆体,无需电池保存。

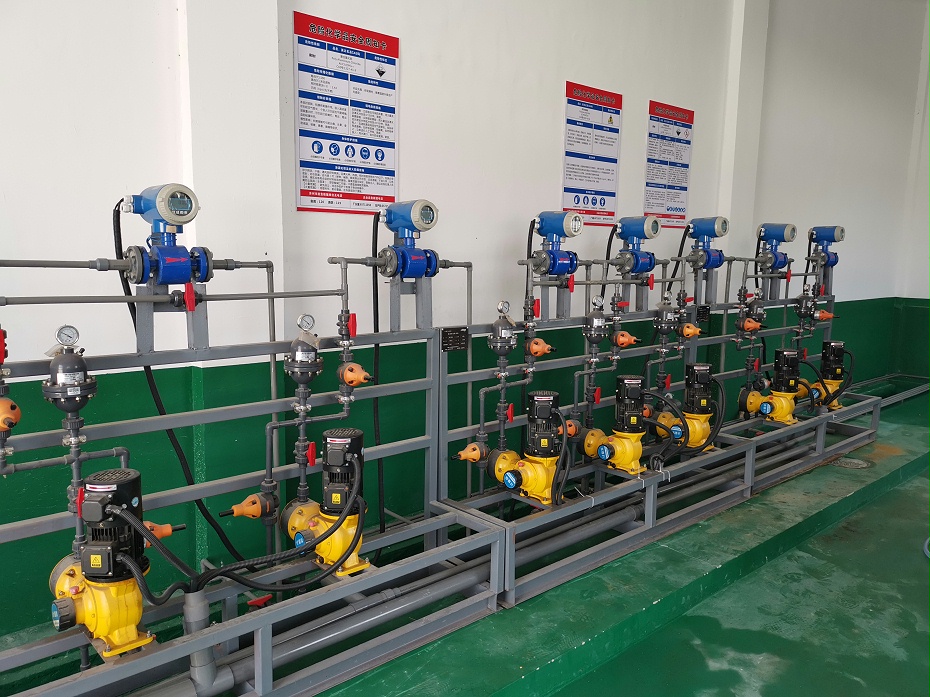

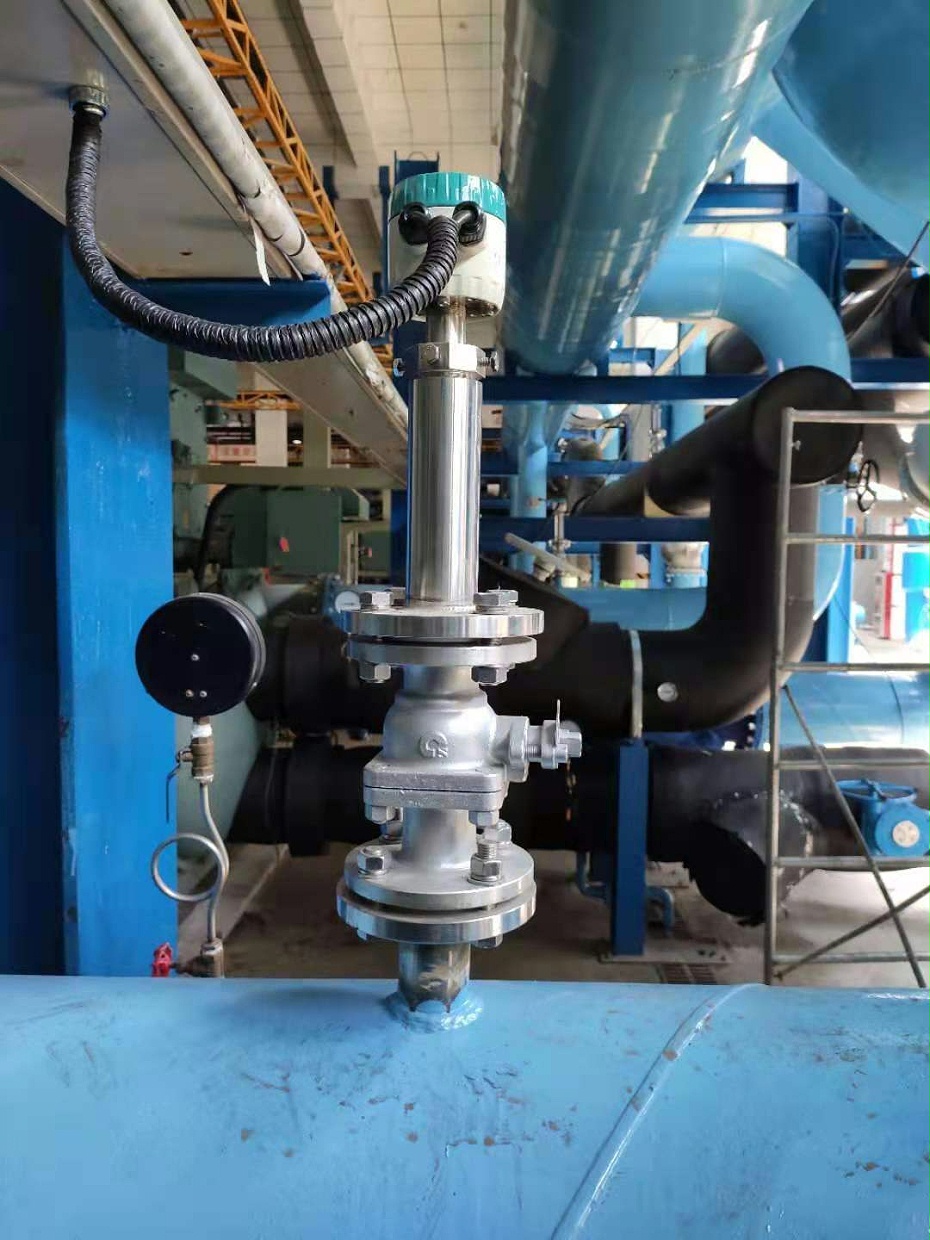

场景应用:
