苏州贝特智能仪表有限公司MAS-I扬尘噪声监测系统产品使用手册版本变更说明版本号编写时间说明VerV1.02015/6/16MAS-I扬尘噪声监测系统初版目录版本变更说明2前言4一、产品概述51.1产品简介51.2配置参数6二、工作原理71.1粉尘颗粒物激光传感器工作原理71.2气体采集81.3气路设计8三、接线定义与配置方式93.1接线定义93.2......

全国热线

400-839-1983

产品概述

产品简介

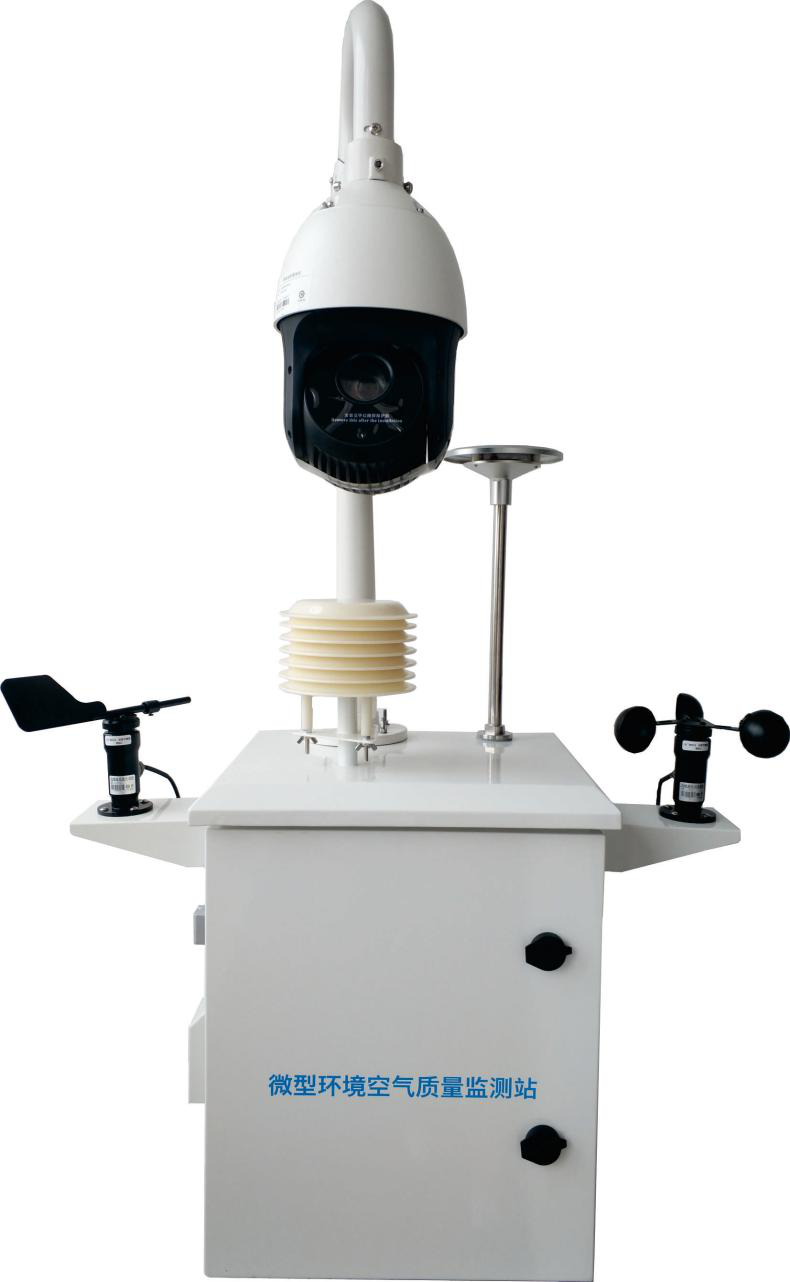

MAS-I扬尘噪声监测系统是我公司推出的一款用于室外空气污染物检测的产品,做到数据实时且准确的同时兼具经济性。其成本仅相当于通过分析仪构建的传统型参考站的五分之一到三分之一。与市面上便宜的备选产品相比,MAS-I可以良好地对接网格化平台的大数据需求,且能根据现场进行校准,确保其具有可追溯性。



用户可根据自身需求,挑选MAS-I微型环境空气质量监测站的检测参数。可选项包括但不限于:标准污染物臭氧(O3)、二氧化氮(NO2)、一氧化碳(CO)、二氧化硫(SO2)、颗粒物(PM2.5、PM10);以及噪声、温度、湿度、风速、风向、气压等气象参数。

配置参数

监测方法

颗粒物:激光散射法;有害气体:电化学法

颗粒物参数

PM1.0、PM2.5 、PM10、TSP

浓度范围

0-30(mg/m³)

监测精度

0.1(μg/m³)

流量

1.2L/min ±5%

检测周期

默认60s(6-999s可调)

温度

-50-100℃;±0.3℃

湿度

0-100%RH;精度:±3%

气体参数

CO、SO2、NO2、O3

CO

0-12.5ppm;精度:±5%F.S.

SO2、NO2、O3

0-2ppm±5%F.S.

风速

0-30m/s;±1m/s.

风向

0-360°

噪音

30-130dB(A);±3dB

电源

DC12V/AC220V

通讯

4G/以太网

使用环境

-40℃—55℃/0—99%RH

室外防水等级

IP56

重量

18KG

尺寸

14001700mm×840mm×500mm


工作原理

粉尘颗粒物传感器工作原理


粉尘颗粒物激光传感器工作原理图

产品采用光散射原理,如上图,粉尘颗粒物激光传感器工作原理图所示:

激光光源产生光后,经过Lens(透镜)形成聚焦光束;

采样空气垂直进入,与透镜激光束形成光敏区感应部分;

当空气中粉尘颗粒物随气流进入光敏区时形成散射光线;

散射光线被凹面全反光镜汇聚,散射成与粒子成一定比例的光通量;

再经过光电管转换器进行光电转换、放大及处理后得到被采集粒子浓度当量,从而形成信号输出。

穿过光敏区感应区域的聚焦激光束会被光源正对面一侧的消光陷阱吸收去除。

由采样空气及进入的粉尘颗粒物,从指定通道排出。

气体采集

根据空气的扩散,利用电化学原理对空气中存在的CO、SO2NO2O3气体浓度进行监测。

气路设计

粉尘颗粒物激光传感器采用鞘气保护方式,与采样气泵之间串连前端过滤器。气路在采样泵的出气端分为二路,一路串连后端过滤器后通入粉尘颗粒物激光传感器腔体内,通过后端过滤器后的洁净气流为传感器提供保护气流,另一路直接排出。

接线定义与配置方式

接线定义


通信配置

产品配备计讯公司出品的工业路由器“TR231”,可在官网下载相关使用手册进行配置。

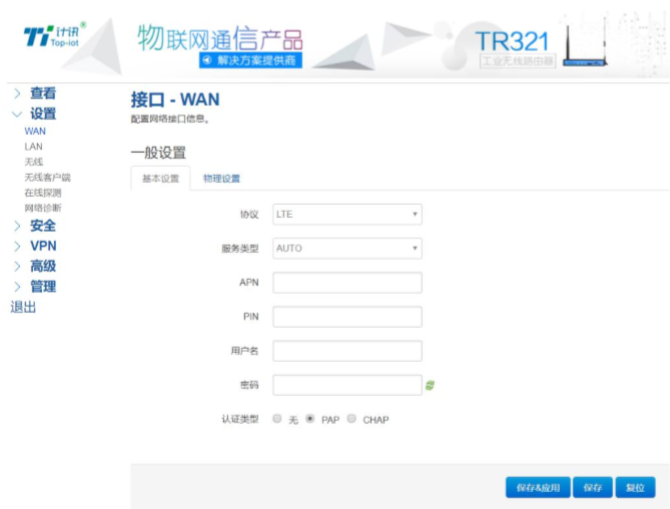

TR231路由器LAN口通过网线连接至电脑,或可使用笔记本电脑、手机等移动终端连接路由器的默认WIFI 热点 top-iot,默认 WIFI密码:admin123;然后配置网卡 IP 192.168.1.100

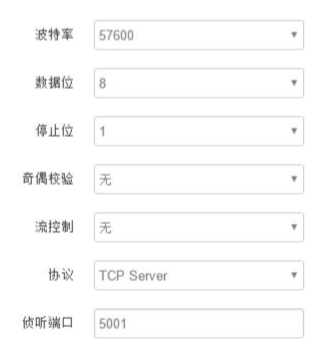

.打开浏览器,输入 192.168.1.1,进入登陆页面;输入用户名 admin,密码 admin,进入配置页面,然后点击“高 级”菜单,再选择“串口应用”;“波特率”和“协议”需要做设置,其中协议选择Customed TCP,然后填写服务器地址和服务器端口

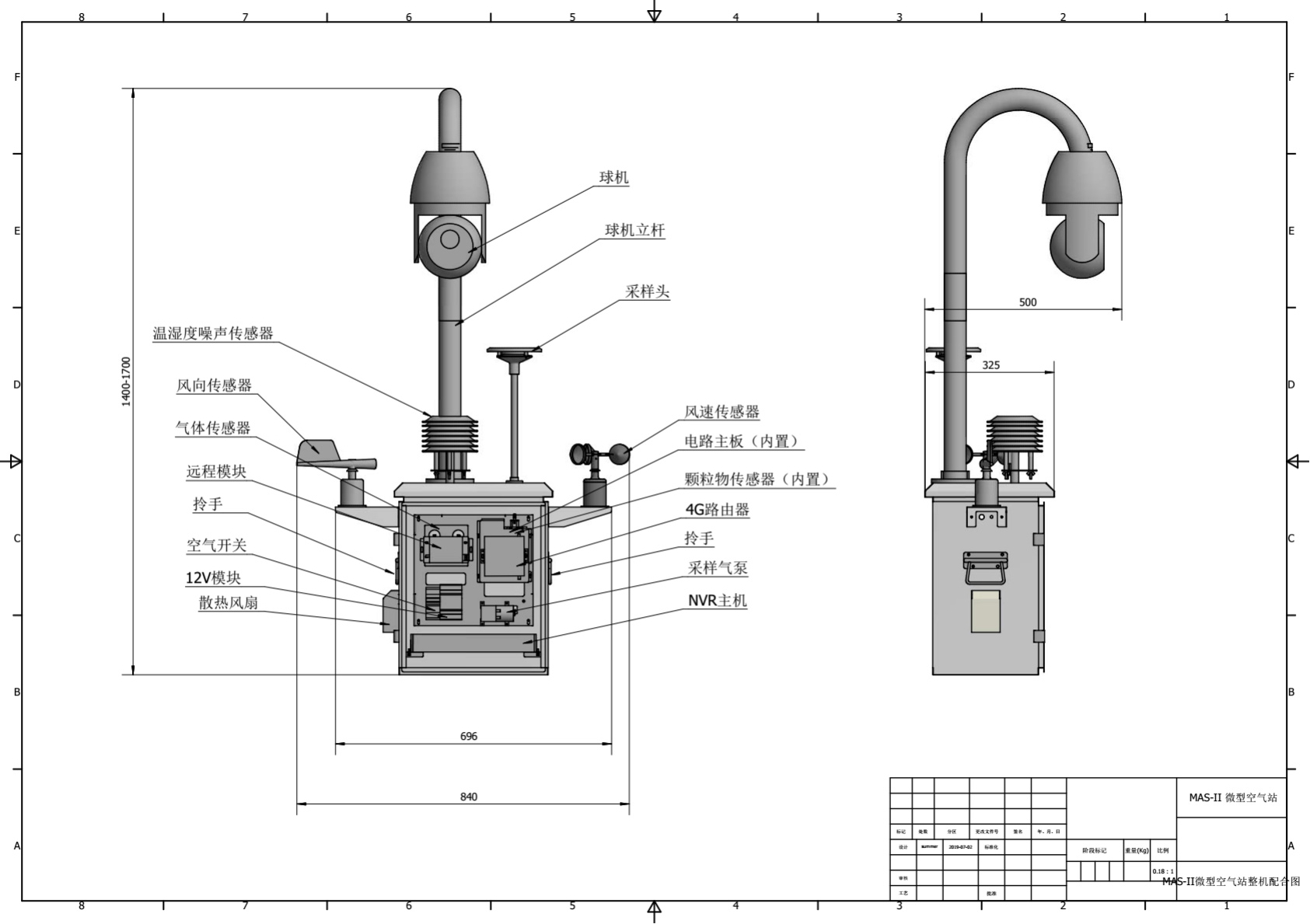

产品结构尺寸


123


设备操作说明

SIM卡安装说明

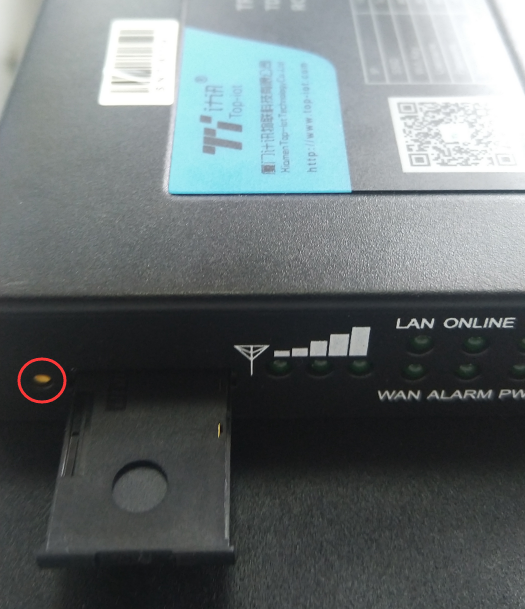

设备运行前,首先用尖状物体按压下图所圈出的沉没式按钮,弹出卡套,安装SIM卡,SIM背面朝外,将卡槽从上回卡槽


设备启动

打开机箱

接通电源(交流电220V

打开设备电源开关(合闸)

4 设备上电后,泵自动启动开始采样,数据自动上传;

查看设备是否正常运行。

设备维护

主机维护

主机设计为可以长期连续运行,通常不需要特别维护。仅光学元件缓慢污染情况,需要定期清洁处理。

前端过滤器维护

非恶劣环境下设备运行1年以上时,请更换位于机箱右下方的前端过滤器,如右图所示,请注意气流方向。

(在特殊天气或恶劣环境中运行,可提前更换,例如:沙尘暴等)图片8

故障排查

故障情况

原因

排除方法



无数据

信号强度不够

确保天线连接正常,并查看信号强度指示灯

通信设置不正确

电脑连接至路由器检查设置

未上电

通电

各项参数上传不正确

各项传感器损坏

打开箱体更换

连接线松动

打开箱体更换

流量数据不正常

气管连接松动

打开箱体检查

过滤器损坏

打开箱体更换过滤器


安全规范注意事项

为确保设备可靠使用及人员的安全,请在安装、使用和维护时,遵守以下事项:

1在设备安装时,应确保电源线中的地线接地良好,并确保设备的输入电源为交流220V

2不要将系统设备置于过冷或过热的地方;

3设备电源在工作时会发热,因此要保持工作环境的良好通风,以免温度过高而损坏机器;

4非专 业人士未经许可,请不要试图拆开设备,不要私自维修,以免发生意外事故或加重设备的损坏程度。

其他

1安全运输

应存放在通风、干燥、无有害气体的仓库内,不应和化学药品、酸碱物质等一同存放。

2安全开箱

收到货物后,请小心拆开外包装,注意要轻拿轻放,以免里面的设备受碰撞而破损。开箱后,请对箱内物件是否齐全,请参见物品装箱清单。

维护保养说明

MAS-II 微型空气监测站是精细设计和制造的产品,良好的使用环境有利于仪器的维护和延长使用寿命。

保持干燥、洁净,过大的湿度和灰尘会腐蚀电路板,缩短传感器的寿命;

禁止敲打、震动、跌落本产品,以免损坏电路板;

禁止使用粗糙的化学品、清洁剂、去污剂清洁仪器,若表面有污物时需在断电状态下,用无尘布蘸取75%酒精擦拭干净即可;

如果仪器不能正常工作,非专 业人员禁止打开主机,请立即断电送至指定的授权服务点或致电售后,由专 业人员为您提供帮助服务;

为保证仪器使用安全、可靠,建议每年调校一次,用户可将仪器返回生产单位进行调校,也可按照生产厂商提供的方法,在符合法定的计量站进行调校。
