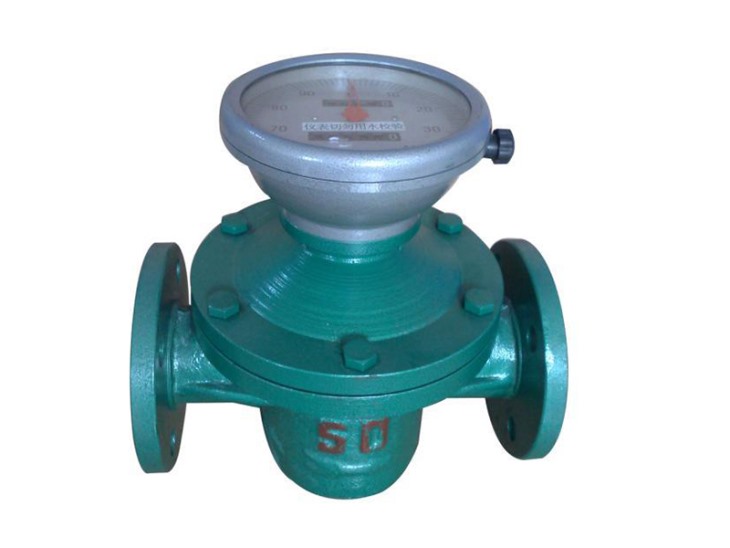

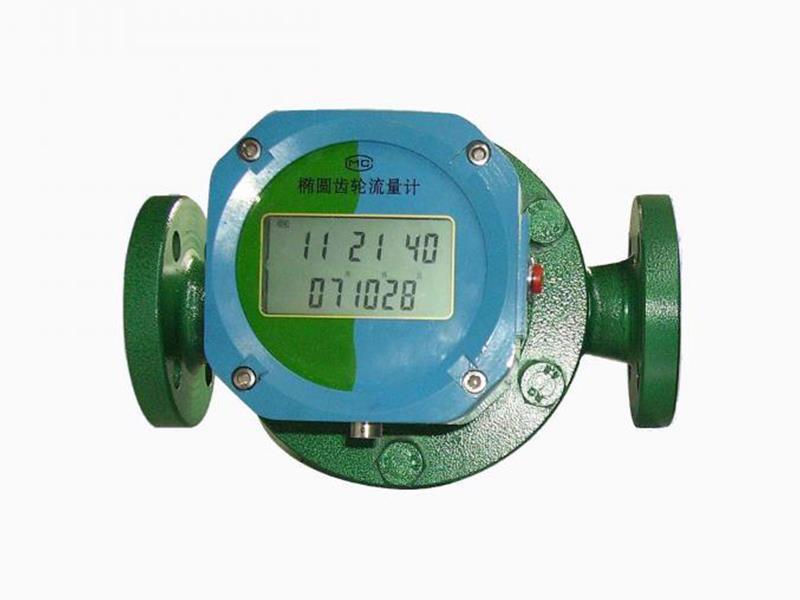

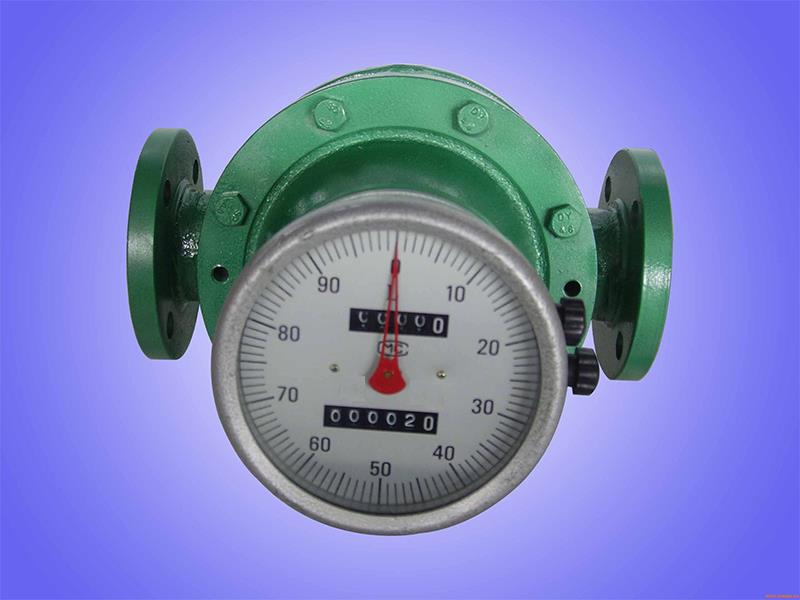

椭圆齿轮流量计

椭圆齿轮流量计(又称排量流量计,齿轮流量计),属于容积式流量计一种,在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。椭圆齿轮流量计可以选用不同的材料(铸铁、铸钢、304不锈钢、316不锈钢)制造,适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作
全国热线

400-839-1983

产品介绍
贝特-智能仪表一体化直供厂家
金属管转子流量计
  流量计是由计量箱和装在计量箱内的一对椭圆齿轮,与上下盖板构成一个密封的初月形空腔(由于齿轮的转 动,所以不是相对密封的)作为一次排量的计算单位
当被测液体经管道进入流量计时,由于进出口处产生的压力差推动一对齿轮连续旋转,不断地把经初月形空腔计量后的液体输送到出口处,椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量(原理见图)。流量计主要是由壳体、计数器、椭圆齿轮和联轴器(分磁性联轴器和轴向联轴器)等组成。
introduction



产品特点

贝特-智能仪表一体化直供厂家
  • 全金属结构设计 / metal structure design 坚固的全金属结构设计,适合各行业气体和液体的测量。
  • 表壳结构设计 / Case structure design 全新的表壳结构设计,无需增加部件即可应用于高温环境。
  • 测量精准 / Conical measuring tube 特殊设计的法兰连接金属管,测量范围更广,测量线性更好。
  • 连接方式多样 / connection methods 可提供法兰、卡箍、螺纹等多种过程连接方式,适合大部分工厂应用需求。
  • 测量部分材料可选 / Material optional 不锈钢、钛、哈氏合金、PTFE、FEP等材料。
  • 安全认证 / Magnetic coupling system 支持非标定制,获CE,SIL隔离防爆证书。
技术参数

贝特-智能仪表一体化直供厂家


  1. 主要构件材料及公称压力

型号

壳体

前盖

后盖

盖板

椭圆齿轮

轴套

公称压力

LC-A

铸铁

铸铁

铸铁

铸铁

铸铁

不锈钢

含油青铜

滚动轴承

1.6MPa

工程材料

备注

铸铁材质不能在低于-10℃环境中工作,否则极易损坏。

1.准确度等级0.5级,0.2级(一般介质温度在-10℃~+60℃)。

2.使用介质温度:(环境温度可-10℃~+60℃)。

   -10℃~+60℃;在高温调整下,加高温散热筒可达60℃~200℃。

3.远传显示现场防爆等级:ExiaⅡCT5,dⅡBT4。

4.流量范围如下:单位:m3/h

型号

被测液体粘度 mPa.s

0.3~0.8


0.8-2

2-200

200-1000



1000-2000











LC-10

10



0.2-0.5



0.12-0.5

0.08-0.5

0.08-0.5

0.05-0.5



0.06-0.3

0.03-0.3



0.03-0.2





LC-15

15



0.75-1.5


0.5-1.5

0.3-1.5

0.3-1.5

0.15-1.5

0.3-3

0.2-1.0

0.1-1.05



0.07-0.75







LC-20

20



1.5-3



1-3

0.5-3

0.5-3

0.3-3

1.5-15

0.4-2.1

0.2-2.1



0.15-1.5







LC-25

25



3-6



2-6

1-6

1-6

0.6-6

1.56-15

0.8-4.2

0.4-4.2



0.3-3







LC-40

40



7.5-15



5-15

2.5-15

2.5-15

1.5-15



2.1-10.5

1.0-10.5



0.7-7.5





LC-50

50



8-24



8-24

4.8-24

4.8-24

2.4-24



2.4-16.8

1.6-16.8



1.2-12







LC- 65

65



20-40



15-40

8-40

8-40

4-40



5.6-28

2.8-28



2-20







LC-80

80



30-60



20-60

12-60

12-60

6-60



8.4-42

4.2-42



3-30



LC-100

)(

100



50-100



34-100

20-100

20-100

10-100



14-70

6-70



5-50



LC-150

150

95-190

64-190

38-190

38-190

19-190

26.6-133

13.3-133

9.5-95

LC-200

200

170-340

114-340

56-340

56-340

34-340

47.6-238

23.8-238

17-170

准确度等级制

0.5



0.2

0.5


0.2

0.5

0.2

0.5

0.5



注:当被测液体温度高于80℃时,流量计的最大流量为流量计原最大流量的90%,最小流量应是原流量计最小流量的120%。当被测液体粘度高于2000mPa.s时,请咨询订货。
